کمپانی Saunders از قدیمیترین و معتبرترین تولیدکنندگان شیرآلات صنعتی در جهان به شمار میرود و نام آن بهطور خاص با شیر دیافراگمی گره خورده است. این برند انگلیسی بهعنوان بنیانگذار شیرهای دیافراگمی شناخته میشود و محصولات آن در صنایع مختلفی که نیاز به کنترل دقیق سیال، بهداشت بالا و مقاومت در برابر خوردگی دارند، کاربرد گستردهای دارد.
شیرآلات دیافراگمی ساندرز در صنایع معدنی و استخراج فلزات، صنایع دارویی و بهداشتی، صنایع غذایی، سرامیکسازی، تولید سیمان و شکر، نیروگاهها، صنایع شیمیایی و پتروشیمی مورد استفاده قرار میگیرند. دلیل این محبوبیت، طراحی خاص، کیفیت ساخت بالا و تنوع متریال مورد استفاده در این نوع ولوها است.

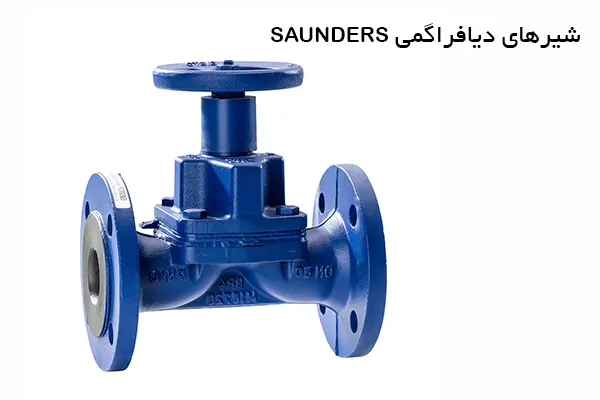

ساختار و عملکرد شیر دیافراگمی Saunders
شیر دیافراگمی SAUNDERS از سه بخش اصلی بدنه، دیافراگم و عملگر (دستی یا اتوماتیک) تشکیل شده است. دیافراگم بهعنوان قطعه اصلی آببندی عمل میکند و با حرکت عمودی خود، مسیر عبور سیال را باز یا بسته مینماید. این ساختار باعث میشود سیال هیچگونه تماس مستقیمی با اجزای متحرک فلزی نداشته باشد و همین موضوع نقش مهمی در کاهش خوردگی و افزایش طول عمر شیر دارد.
در مقایسه با شیرآلاتی مانند گلاب ولو، شیرهای دیافراگمی افت فشار کمتری دارند و به دلیل آببندی کامل، میزان نشتی در آنها تقریباً صفر است. این ویژگی بهخصوص در انتقال سیالات خطرناک، خورنده یا بهداشتی اهمیت بسیار زیادی دارد.
لاینینگ و متریال بدنه در شیرآلات دیافراگمی ساندرز
یکی از مهمترین مزایای شیرهای دیافراگمی SAUNDERS، تنوع لاینینگ داخلی آنها است. به منظور جلوگیری از خوردگی سطح داخلی شیر و افزایش مقاومت در برابر مواد شیمیایی، قسمت عبور سیال یا تریم با متریالهای مختلفی لاین میشود.
از رایجترین لاینینگهای مورد استفاده میتوان به موارد زیر اشاره کرد:
- Hard Rubber (لاستیک سخت)
- Soft Rubber (لاستیک نرم)
- Butyl
- Glass Lined
- PTFE (تفلون)
انتخاب نوع لاینینگ به نوع سیال، دما، فشار کاری و شرایط محیطی بستگی دارد. بهعنوان مثال، لاینرهای PP معمولاً تا دمای 85 درجه سانتیگراد را تحمل میکنند، در حالی که لاینینگ PTFE یا تفلون قابلیت تحمل دما تا حدود 200 درجه سانتیگراد را دارد. به همین دلیل، بررسی دقیق شرایط فرآیند قبل از انتخاب شیر دیافراگمی اهمیت بالایی دارد.
محدودیت دما و فشار شیرهای دیافراگمی
شیرهای دیافراگمی به دلیل نوع لاینر و جنس دیافراگم دارای محدودیتهایی در دما و فشار هستند. دیافراگمها معمولاً از موادی مانند EPDM، NBR، Viton و PTFE ساخته میشوند که هرکدام تحمل دمایی و شیمیایی متفاوتی دارند.
این نوع شیرآلات معمولاً در فشارهای PN 10، PN 16 و همچنین کلاس 150 تولید میشوند. اگرچه این فشارها در مقایسه با برخی شیرآلات صنعتی کمتر است، اما برای بسیاری از فرآیندهای صنعتی و بهداشتی کاملاً مناسب و ایمن به شمار میرود.
انواع اتصال در شیر دیافراگمی SAUNDERS
شیرهای دیافراگمی ساندرز از نظر نوع اتصال نیز تنوع بالایی دارند. رایجترین انواع اتصال عبارتاند از:
- اتصال فلنجی (Flanged)
- اتصال دندهای (Threaded)
اتصال فلنجی بیشتر در سایزهای بزرگ و خطوط لوله صنعتی استفاده میشود، در حالی که اتصال دندهای برای سایزهای کوچک و سیستمهای کمفشار کاربرد دارد. انتخاب نوع اتصال به طراحی پایپینگ و استانداردهای پروژه بستگی دارد.
کاربردهای شیر دیافراگمی Saunders در صنایع مختلف
شیرهای دیافراگمی SAUNDERS به دلیل طراحی بهداشتی و عدم ایجاد فضای مرده، انتخابی ایدهآل برای صنایع حساس محسوب میشوند. برخی از مهمترین کاربردهای این ولوها عبارتاند از:
- صنایع دارویی و بیوتکنولوژی
- صنایع غذایی و نوشیدنی
- صنایع شیمیایی و اسیدی
- سیستمهای تصفیه آب و فاضلاب
- صنایع معدنی و دوغابها (Slurry)
در صنایع دارویی و غذایی، قابلیت شستوشوی آسان (CIP) و عدم آلودگی سیال از اهمیت ویژهای برخوردار است که شیرهای دیافراگمی ساندرز بهخوبی این نیاز را برآورده میکنند.
مزایای شیرهای دیافراگمی SAUNDERS
استفاده از شیر دیافراگمی SAUNDERS مزایای متعددی دارد که از جمله آنها میتوان به موارد زیر اشاره کرد:
- آببندی کامل و نشتی نزدیک به صفر
- مقاومت بالا در برابر خوردگی و مواد شیمیایی
- افت فشار کم در مسیر جریان
- نگهداری و تعمیرات آسان
- مناسب برای سیالات خورنده، ویسکوز و آلوده
- طول عمر بالا در صورت انتخاب صحیح متریال
جمعبندی
شیرهای دیافراگمی SAUNDERS بهعنوان یکی از بهترین و شناختهشدهترین انواع شیرآلات صنعتی، گزینهای مطمئن برای کنترل و قطع و وصل جریان در صنایع مختلف هستند. تنوع لاینینگ، کیفیت ساخت بالا، عملکرد قابل اعتماد و سازگاری با شرایط سخت کاری، این برند را به انتخاب اول بسیاری از مهندسان و طراحان صنعتی تبدیل کرده است. انتخاب صحیح نوع دیافراگم، لاینینگ و کلاس فشاری، نقش مهمی در افزایش بهرهوری و کاهش هزینههای نگهداری سیستم خواهد داشت.
