شیر پروانه ای

لیست قیمت شیرآلات پروانه ای دیسک استنلس استیل به شرح ذیل می‌باشد.

نام محصول	قیمت (ریال)
قیمت شیر پروانه ای استیل ۲ اینچ	۱۶.۵۰۰.۰۰۰
قیمت شیر پروانه ای استیل ۲/۱ ۲ اینچ	۱۷.۸۵۰.۰۰۰
قیمت شیر پروانه ای استیل ۳ اینچ	۲۱.۰۰۰.۰۰۰
قیمت شیر پروانه ای استیل ۴ اینچ	۲۷.۵۰۰.۰۰۰
قیمت شیر پروانه ای استیل ۵ اینچ	۳۷.۰۰۰.۰۰۰
قیمت شیر پروانه ای استیل ۶ اینچ	۴۹.۵۰۰.۰۰۰
قیمت شیر پروانه ای استیل ۸ اینچ	۷۲.۰۰۰.۰۰۰
قیمت شیر پروانه ای استیل ۱۰ اینچ	۱۳۹.۰۰۰.۰۰۰

جهت اطلاع از قیمت روز و خرید شیر پروانه ای با شماره ۰۲۱۲۲۳۴۲۱۰۷ تماس حاصل فرمایید.

شیر پروانه ای چیست؟

شیرآلات پروانه ای یا باترفلای ولوها (Butterfly valve) از انواع شیرهای پر مصرف در تاسیسات می باشند. این نوع از شیرآلات صنعتی با چرخش دیسک به صورت نود درجه مسیر سیال عبوری را مسدود می کنند. شیرآلات پروانه ای عموماً جهت بستن و باز کردن مسیر سیال استفاده می شوند و برای تنظیم جریان کاربردی ندارند. شیر پروانه ای نوعی از شیرآلات ربع گرد هستند که با استفاده از یک دیسک صلب مسیر سیال را مسدود می کنند. دیسک این نوع از شیرآلات صنعتی با یک چرخش 90 درجه جداسازی جریان در خط لوله را انجام می دهد. شیرآلات پروانه ای در کارخانه های فولادی، صنایع شیمیایی، صنایع پتروشیمی و نیروگاهی بسیار پرکاربرد هستند. از مهم ترین برندهای شیرهای پروانه ای می توان به برندهایی همچون برند EBRO ARMATUREN، KSB، KEYSTON، METSO، PIMTAS، +GF، KITZ، ARI ARMATUREN و … اشاره کرد.

سبک بودن و باز و بسته شدن راحت و سریع باترفلای ولوها به مرور باعث جایگزینی این نوع از شیرها بجای شیرآلات کشویی و بال ولوها شده است.

انواع شیر پروانه ای

انواع باترفلای ولو بر اساس نوع اتصال به خط لوله و فلنج روبرو به دسته بندی های زیر تقسیم می شوند.

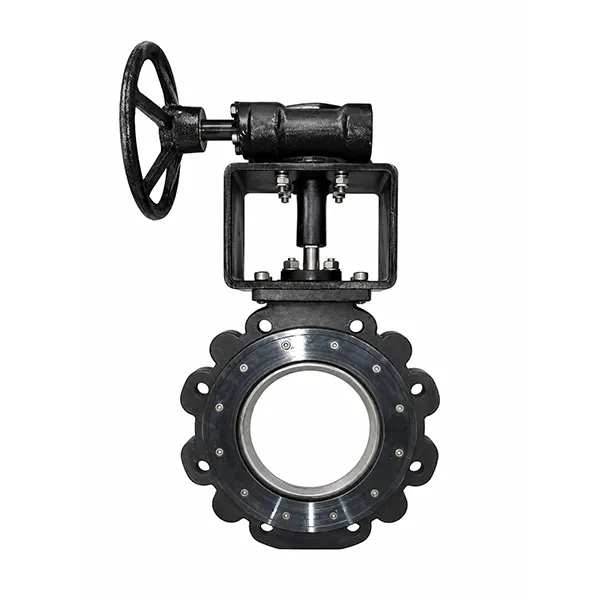

1- شیر لاگ تایپ

در باترفلای ولو لاگ تایپ، اتصال به فلنج روبرو بسیار محکم تر و دقیق تر انجام می شود. شیر پروانه ای لاگ تایپ هم در انتهای خط لوله و هم در وسط خط لوله نصب می شود. باترفلای لاگ تایپ قابلیت اتصال به فلنج های PN10، PN16 کلاس 150، کلاس 300 و بالاتر را دارد.

2- شیر پروانه ای فلنج دار

پروانه ای فلنجی نسبت به سایر مدل های شیرآلات پروانه ای سنگین تر می باشد. شیرهای پروانه ای فلنج دار بیشتر برای فشار و سایزهای بالا ساخته می شوند.

3- شیر پروانه ای ویفری

شیرآلات پروانه ای ویفری به دلیل اتصال آسان به فلنج از پر مصرف ترین نوع از شیرآلات پروانه ای می باشند.

برای نصب شیرآلات پروانه ای ویفری به فلنج ها از بولت های سرتاسری استفاده می شود. این بولت ها از گوشواره های باترفلای WAFER عبور می کنند و شیر را مابین دو فلنج طرفین محکم می کنند.

4- شیر سیمی لاگ (Semi lug type)

نوع دیگر و بسیار پر مصرف شیر پروانه ای SEMI-LUG می باشد. در این مدل از شیرهای باترفلای، دو سوراخ رزوه دار در بالا و دو سوراخ رزوه دار در پایین شیر قرار دارد. این نوع از باترفلای ولو ها همزمام مزایای شیرآلات لاگ تایپ را دارند اما نسبت به آن ها دارای وزن سبک تر و همچنین هزینه پایین تری هستند. این نوع از شیرهای پروانه ای در واقع چیزی مابین شیر پروانه ویفری و شیر پروانه لاگ می باشند.

تفاوت شیر پروانه ای ویفر و لاگ

تفاوت شیر پروانه لاگ و ویفر در همین موضوع می باشد. شیر پروانه ای ویفر بین دو فلنج نصب می شود در صورتیکه باترفلای ولو لاگ تایپ می تواند در انتهای خط جهت کور کردن خط نیز به کار گرفته شود. در مدل ویفر باترفلای ولو پیچ ها از درون گوشواره ها عبور می کند در صورتیکه در مدل لاگ تایپ یا Lug Butterfly valve، سوراخ های شیر پروانه ای رزوه ای هستند و پیچ ها با دنده های موجود روی شیر پروانه ای لاگ درگیر می شوند. در شیر باترفلای ولو لاگ تایپ هر طرف به صورت جداگانه به فلنج روبرو متصل می شود و پیچ های استفاده شده برای هر طرف به صورت جداگانه نصب می شود. همین مهم باعث شده است که هر طرف از خط لوله شیر پروانه ای لاگ تایپ را بتوان از خط لوله جدا کرد و این مهم تداخلی در عملکرد طرف دیگر شیر به وجود نمی آورد. در بسیاری از موارد، شیرآلات پروانه ای به دلیل تنش های حرارتی وارده به مرور شروع به شل شدن در نقاط اتصال به خط لوله می شوند در صورتیکه در باترفلای ولوهای LUG، از آنجایی که شیر پروانه ای با پیچ و مهره های مجزا و کوتاه تر به هر فلنج و از دو طرف وصل می شود شانس شل شدن از طریق انبساط و تنش حرارتی در مقایسه با شیر ویفری کمتر می باشد.

در صورتیکه در نصب شیرهای باترفلای LUG پیچ ها از هر فلنج به صورت جداگانه درون سوراخ رزوه شیر پروانه ای شده است و از هر طرف جداگانه به باترفلای نصب می شود.

انوع عملگر شیر پروانه ای

شیر پروانه ای اهرمی

شیرآلات پروانه ای اهرمی با استفاده از نیروی انسان و اهرم نصب شده بر روی استم STEM باز یا بسته می شوند. جنس اهرم این تیپ از باترفلای ولوها عمدتاً به صورت چدنی و آلومینیومی می باشد.

شیر پروانه ای گیربکسی

در سایز های بالاتر از گیربکس برای باز یا بسته کردن شیرآلات پروانه ای استفاده می شود. استفاده از شیر پروانه ای گیربکسی برای سایزهای DN200 به بالا مرسوم می باشد. گیربکس شیر پروانه ای در واقع محفظه ای از چرخ دنده ها هست که نیروی وارده به سر فلکه را با گشتاور بسیار بیشتری به استم شیر پروانه ای انتقال می دهد.

شیر پروانه ای پنوماتیک

استفاده از اکچویتر پنوماتیک برای باز و بسته کردن شیرآلات پروانه ای بسیار پرکاربرد می باشد. شیر پروانه ای پنوماتیک یا ACTUATED Pneumatic butterfly valve می توانند به صورت دو طرف باد یا یک طرف باد مورد استفاده قرار بگیرند. اکچویترهای دو طرف باد یا Doube برای باز و بسته کردن شیر در هر دو جهت به فشار هوا نیاز دارند در صورتیکه اکچویترهای پنوماتیک سینگل یا Single تنها در یک طرف به فشار هوا نیاز دارند و در جهت معکوس نیروی فنر های استفاده شده در عملگرها، سیلندرهای درون اکچویتر را به حالت اولیه خود بر می گرداند. معمولاً استفاده از رگلاتور فشار، غبار گیر بر سر راه اکچویترهای پنوماتیک مرسوم می باشد.

شیر پروانه ای موتور دار

استفاده و نصب عملگر برقی بر روی شیر پروانه ای هزینه بسیار بیشتری در مقایسه با باترفلای ولو پنوماتیک دارد. اکچویترهای برقی می توانند به صورت تک فاز، سه فاز و … باشند. از بزرگترین برندهای سازنده عملگر های برقی شیرآلات پروانه ای می توان به برندهای NOGIX، TORK، PROVAL و … اشاره کرد.

اجزای شیر باترفلای

اجزای شیر پروانه ای به شرح زیر می باشد.

بدنه

انواع شیر پروانه ای از نقطه نظر جنس بدنه می توانند به مدل های مختلف بدنه چدنی، فولادی، استنلس استیل، پلاستیکی، برنزی و … دسته بندی شوند.

شیر پروانه ای پلاستیکی

شیرآلات پروانه ای پلاستیکی می توانند از متریال هایی همچون پی وی سی (UPVC)، PP و PVDF ساخته شوند. شیرآلات پروانه ای UPVC و PVDF برای سیال های مختلفی از جمله آب، اسید نیتریک، اسید سولفوریک، آب ژاوال و … مورد استفاده قرار می گیرند.

شیر پروانه ای چدنی

شیر پروانه ای چدنی برای سیال آب بسیار پرمصرف و کاربردی هستند. این نوع از شیرآلات با توجه به نوع لاستیک استفاده شده جهت آب بندی می توانند دماهای مختلفی تحمل کنند.

باترفلای ولو چدنی می تواند به صورت PN10، PN16، CLASS 150، 5K، 10K و … ساخته شوند.

شیر پروانه ای فلزی

شیرآلات پروانه ای با بدنه فولادی، استنلس استیل یا برنزی با اسم دیگر باترفلای ولو فلز به فلز شناخته می شوند. باترفلای ولو فلز به فلز برای دما یا فشار های بالا پر مصرف هستند. شیرآلات پروانه ای فلز به فلز در کلاس های 150 و 300 و همچنین در فشارهای PN16,25,40 تولید می شوند. جنس بدنه شیرآلات پروانه ای فلزی عمدتاً از کربن استیل A216 WCB، استنلس استیل 304 و 316 و C95800 ساخته می شود. این نوع از باترفلای ولوها با نام تجاری High performance باترفلای نیز معروف هستند.

دیسک

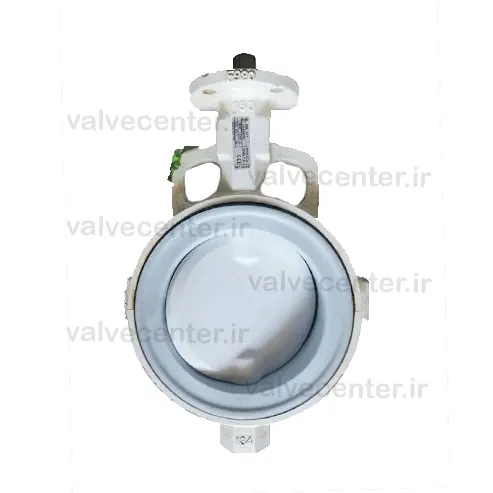

دیسک شیرآلات پروانه ای مهم ترین عضو این نوع از شیرهای ربع گرد می باشد. دیسک در تیپ پروانه ای چه در حالت OPEN و چه در حالت CLOSE ولو در تماس مستقیم با سیال می باش. انتخاب جنس دیسک شیر پروانه ای از مهم ترین کارهای مهندسی در انتخاب شیر پروانه ای می باشد. دیسک باترفلای ولوها می تواند از متریال های مختلفی ساخته شود. دیسک شیرآلات پروانه ای پلاستیکی از متریال های UPVC، PP، PVDF ساخته می شود. همچنین سایر شیرآلات پروانه ای دارای دیسک های چدنی، فولادی، استنلس استیل 304 و 316 و آلومینیوم برنزی هستند. دیسک شیرآلات پروانه ای ضد اسید را از تفلون یا PTFE می سازند. شیرآلات پروانه ای ضد اسید عموماً دارای لاستیک تفلونی یا PTFE  هستند. بعضی از انواع شیرآلات پروانه ای تفلونی دارای دیسک ساخته شده از استنلس استیل، برخی دیگر دارای دیسک های فلزی با روکش تفلونی و برخی دیگر دارای دیسک ساخته شده از تفلون یا PTFE هستند.

سیت یا لاستیک

سیت شیرهای پروانه عمدتا به صورت لاستیکی ساخته می شود. در واقع نقش این لاستیک آب بند کردن دیسک برای جلوگیری از نشتی می باشد. این نوع از باترفلای ولو ها به شیر پروانه ای لاستیکی هم معروف هستند. لاستیک شیرهای پروانه ای بسیار متنوع هستند. لاستیک EPDM، NBR، VITON، PTFE از پرکاربردترین نوع از لاستیک های باترفلای ولوها می باشند که هر کدام از آن ها با توجه به سیال، دما و فشار خط لوله انتخاب می شوند. لاستیک EPDM نهایتاً دمای قابل تحمل 100 الی 120 درجه  دارد اما لاستیک تفلون یا PTFE تا دمای 220 درجه را تحمل می کند و جهت سیال های اسیدی بسیار پرکاربرد است.

استم شیر پروانه ای

در شیرآلات پروانه ای قدرت از محرک با استفاده از یک استم به دیسک شیرآلات پروانه ای منتقل می شود. استم که اطراف آن با استفاده از پکینگ های لاستیکی و گرافیتی به دقت سیل می شود از یک طرف به محرک شیر پرانه ای و از طرف دیگر به دیسک آن متصل است. استم یا stem شیرآلات باترفلای می توانند در قسمت فوقانی به صورت چهارگوش یا دایره ای باشند.  استم در باترفلای ولو از متریال های مختلفی تولید می شود که از جمله آن ها می توان به استنلس استیل 304، استنلس استیل 316، استنلس استیل 410 و 420 و همچنین استنلس استیل 17-4PH و متریال های خاص دیگری مانند F51 و آلومینیوم برنز اشاره کرد.

عملگر یا اکچویتر

عملگر شیرهای پروانه ای می تواند به صورت دستی، گیربکسی، پنوماتیک و برقی باشد. اکچویتر در واقع یک عملگر هست که بر روی شیرآلات پروانه ای نصب می شود تا بدون دخالت نیروی انسان باترفلای ولو را باز کند یا ببندد. اکچویترها به دو دسته کلی بادی و برقی تقسیم بندی می شوند. شیر پروانه ای پنوماتیک به دلیل عملکرد سریع و باز و بسته شدن بدون دخالت انسان در صنایع مختلف کاربرد دارند. اکچویترهای پنوماتیک با توجه به سایز شیر پروانه ای، نوع سیال، فشار کاری، سرعت باز و بسته شدن انتخاب می شوند. این نوع از شیر اتومات های پروانه ای به صورت سینگل اکت Single Act و Double act به کار می روند. مهم ترین برندهای اکچویترها ELOMATIC، EBRO، KSB، AIR TORQUE، NOGIX، PROVAL و … هستند. شیر پروانه ای پنوماتیکی تمام استیل از شیرآلات بسیار پرمصرف در صنایع غذایی و بهداشتی و تولید دارو می باشند. شیرآلات پروانه ای گیربکسی برای زمانی که سایز شیر بزرگ است و باز و بسته کردن آن به تورک وگشتاور زیادی نیاز دارد مناسب است. عملگرهای برقی شیرآلات پروانه ای می توانند به صورت 24 و 230 ولت باشند. از مهم ترین عملگرهای برقی شیرآلات پروانه ای می توان به اکچویترهای برقی برند AUMA اشاره کرد.

شیر پروانه ای از منظر محل قرار گیری دیسک و استم

شیرهای پروانه ای از نقطه نظر محل قرارگیری دیسک نسبت به استم شیر به سه دسته کلی هم مرکز یا CONCENTRIC، افست دوبل یا Double offset و افست سه نقطه ای یا Triple offset تقسیم بندی می شوند.

1- شیر پروانه ای (CONCENTRIC)

شیرآلات باترفلای ولو مدل CONCENTRIC از پرکاربردی ترین نوع از شیرهای پروانه ای هستند که در آن ها خط مرکز یا CENTERLINE دیسک و استم یکی است. در واقع شیرآلات پروانه ای این مدلی دیسک و استم بر محور یکسانی دوران می کنند. مهم تر مزیت شیرآلات پروانه ای هم مرکز این است که سیال عبوری هیچ وقت با بدنه و استم شیر در تماس قرار نمی گیرد و تنها لاستیک یا لاینر شیر پروانه ای را تر می کند. این نوع از شیرآلات باترفلای در مقایسه با مدل های دیگر هزینه ساخت و تعمیرات ارزان تری دارند.

قطر نامی لاستیک ها به اندازه اپسیلون بزرگ تر از قطر نامی دیسک می باشد که این مهم برای چرخش مناسب و راحت دیسک درون لاستیک می باشد. در واقع لاستیک شیرهای پروانه ای Resilient seat butterfly valve وظیفه آب بندی بسیار دقیق این نوع از شیرها را انجام می دهد و جنس لاستیک آن با توجه به پارامترهای مختلفی همچون نوع سیال عبوری از شیر پروانه ای، دمای سیال، میزان غلظت و خوردگی سیال، گاز یا مایع بودن سیال، فشار کاری و … انتخاب می شود. استفاده از شیر پروانه ای EPDM در صنایع آب و آبفا بسیار پرکابرد می باشد.

2- شیر پروانه ای افست دوبل (DOUBLE OFFSET)

در این مدل از باترفلای ولوها مور شفت پشت خط مرکز دیسک قرار می گیرد و در واقع دیسک و استم نسبت به یک دیگر خروج از مرکز یا ECCENTRIC دارند.

آب بندی این نوع از شیرآلات پروانه ای به نام Flat Face معروف است که به علت همین مدل آب بندی خارج از مرکز این نوع از شیرهای پروانه ای برای دما و فشار های بالاتر کاربردی تر از نوع Resilient seat هستند. نام دیگری که به این نوع از باترفلای ولو ها اطلاق می شود High Performance  است. نوع بسیار پرکاربردی از این تیپ از شیرهای پروانه ای باترفلای ولو های متال تو متال یا Metal to metal butterfly valve  هستند. نوع سیت انتخابی برای این تیپ از شیرهای متال سیت یا Metal seat butterfly valve می تواند از متریال هایی مانند استنلس استیل 304 و 316، مونل K400، انیکونل 825 و … ساخته و تولید شود.

3- شیر پروانه ای سه نقطه ای (Triple offset)

این نوع از شیرآلات پروانه ای در واقع نوع تکامل یافته شیر پروانه ای دابل افست هستند که بای عمر بیشتر و آب بندی دقیق تر تعمیم پیدا کرده اند.

این نوع جدید از سیت مزایایی به شرح زیر دارد:

• تماس دیسک و سیت تنها در نقطه نهایی بسته شدن و زاویه 90 درجه اتفاق می افتد.
• تماس بهتر و آب بند تر دیسک و سیت در نقطه نهایی
• نیاز به گشتاور بسیار کمتر جهت باز و بسته کردن دیسک
• در مقایسه با شیرآلات توپی، گلوب ولو و سایر شیرآلات متال تو متال مقرون به صرفه تر است.

استانداردهای باترفلای ولو

شیرآلات پروانه ای نیز مانند تمامی شیرآلات صنعتی بر اساس استانداردهای خاصی طراحی، ساخته و نصب می شوند. به طور مثال استاندارد ساخت و طراحی شیر پروانه ای بر اساس API 609  و ASME B16.34 هست. ابعاد فیس تو فیس شیر پروانه ای بر اساس معیارهای API 609 و ASME B16.10  انتخاب می شوند. ابعاد فلنج در شیرهای پروانه ای ویفری و لاگ و مدل فلنجی بر اساس استاندارد ASME B16.5  و ASME B16.47  ساخته می شود.  سوراخکای فلنج ها بر اساس EN 1092 و GOST 33259 نیز انجام می شود. مقاومت در برابر آتش در شیرآلات باترفلای نیز بر اساس API 607  هست. فلنج بالای شیرآلات پروانه ای با ISO 5211 طراحی می شود.

استاندارد تست شیرآلات پروانه ای شامل استانداردهای API 598 و  EN12266-1 و ISO 5208  است. سرتیفیکیت شیرآلات پروانه ای شامل API 609 و ISO 9001 و API 607  می باشد. شیرآلات پروانه ای تفلونی علاوه بر استانداردهای ذکر شده، شامل استاندارد MSS SP67 نیز هستند.

نکات مهم  نصب شیرآلات پروانه ای

باترفلای ولو ها در هنگام نصب به طور عمومی باید حداقل فاصله ای بین 4 تا 6 برابر قطر لوله را از تجهیزاتی مانند نازل های تخلیه، اتصالاتی مانند زانویی، سه راهی ها و …داشته باشند. عموماً شیرآلات پروانه ای لاستیک دار در مقابل جاهایی که احتمال عبور سیال های دوغابی هست نصب نمی شوند. ذرات تیز و برنده سیال های دوغابی باعث بروز خسارت جبران ناپذیر به لاستیک شیرهای پروانه ای می شود. شیرآلات پروانه ای مابین دو عدد فلنج نصب می شوند. شیرهای پروانه ای ویفری (WAFER TYPE) با استفاده از پیچ ها و گوشواره هایی که در قسمت بالا و پایین شیر قرار دارد مابین فلنج ها سفت می شوند.

شیر پروانه ای لاگ تایپ (LUG TYPE) نیز در تمامی سوراخ های رزوه شده آن پیچ عبور می کند و این تیپ از شیرآلات برای انتهای خطوط پایپینگ و به منظور کور کردن خط بسیار کاربردی هستند. در زمان نصب شیرهای پروانه ای Align قرار دادن دقیق آن ها به صورت عمود بر خط لوله اهمیت بسزایی دارد. در واقع Align کردن به معنای هم تراز شدن شیر و به صورت عمود بر محور حرکت سیال می باشد. پس از انجام مراحل فوق  در صورتیکه شیر پروانه ای مابین دوعدد فلنج و دو عدد واشر گسکت قرار گرفته است باید پیچ ها را از فلنج عبور داده شوند و به نرمی با استفاده از دست بر روی شیر پروانه ای سفت شده  و سپس با استفاده از ترک متر و آچار گشتاوری، دقیقا پیچ ها را بر اساس اعداد استفاده شده در استاندارد محکم شوند.

تعمیرات شیرهای پروانه ای

شیرآلات پروانه ای به صورت کلی نیاز به تعمیرات کمی دارند. اولین و حساس ترین قطعه قابل تخریب در این تیپ از شیرآلات دیسک آن ها می باشد. در این تیپ از شیرهای صنعتی، عضو مسدود کننده مسیر در هر دو حالت باز یا بسته در مسیر و در تماس با سیال می باشد بنابراین بیشترین میزان آسیب را می بیند. دیسک شیرهای پروانه ای عموماً با متریال هایی مقاوم تر از بدنه یا نهایت در حد جنس بدنه شیر پروانه ای ساخته و تولید می شوند. عضو دیگر شیر پروانه ای که احتمال خرابی بالایی دارد لاستیک شیرهای پروانه ای است.

در صورتیکه اپراتور خط نشتی از سمت شیر پروانه ای مشاهده کرد ابتدا باید با بازرسی چشمی یا Visual Inspection سعی در شناخت محل نشتی داشته باشد به طور مثال اگر دیسک یا لاستیک شیر علت لیک شیر پروانه ای باشند شیر باید از خط جدا شود و به طور کامل و دقیق بازرسی شود. در صورتیکه از بازرسی چشمی چیزی مشخص نبود به عنوان اقدامات ابتدایی جهت اصلاح عملکرد شیر پروانه ای  باید مراحل زیر به ترتیب انجام شود.

1- ممکن است سیت ولو کثیف باشد یا دیسک و شفت شیر پروانه ای دارای غبار و کثیفی باشد.

2- آب بند ها و کاسه نمدهای شیر پروانه ای شکسته و خراب شده باشند و باعث بروز نشتی از قسمت فوقانی یا پایین شفت شیر پروانه ای شوند. ما بین شفت و بدنه شیر پروانه ای پکینگ هایی وجود دارند که می توانند سوراخ یا شکسته باشند.

3- در صورتیکه شیر پروانه ای همراه با اکچویتر باشد ممکن است نشتی به دلیل قدرت کم عملگر و عدم بسته شدن صحیح دیسک نسبت به لاستیک باشد که در این مرحله ابتدا باید تورک تولیدی توسط اکچویتر چک شود.

4- همچنین اگر شیر پروانه ای با اکچویتر پنوماتیک هست محل اتصال و کوپل شدن شیر پروانه ای با اکت باید به دقت بررسی شود.

مزایا و معایب شیر پروانه ای

در مجموع، مزایا و معایب شیرهای پروانه ای را در مقایسه با سایر شیرالات صنعتی می توان در دسته بندی زیر خلاصه کرد.

مزایا	معایب
وزن کم و فشردگی زیاد	محدودیت در دما و فشار کاری
طول فیس تو فیس کوتاه	محدودیت در برابر سیال های  ویسکوز
عملکرد ساده و قیمت ارزان	تشکیل پدیده کاویتاسیون
باز و بسته شدن سریع	قرار گرفتن دیسک به صورت همیشگی در درون سیال عبوری (هر دو حالت باز و بسته)
افت فشار بسیار کم
مقاومت بسیار کم در برابر سیال (در حالت تمام باز)
نصب و تعمیر بسیار سریع و راحت
آب بندی دقیق برای فشارهای پایین سیال

انتخاب اکچویتر مناسب شیر پروانه ای

جهت انتخاب مناسب ترین اکچویتر برای شیرآلات پروانه ای، داشتن تورک TORQUE مورد نیاز این شیرها بسیار ضروری است. میزان تورک باترفلای ولو پارامتری از سایز ولو و نوع سیال می باشد. در جدول زیر میزان تورک مورد نیاز بر اساس سایز شیر باترفلای ولو لیست شده است. واحد تورک مطرح شده بر اساس نیوتن متر می باشد.

فشار برای بستن (بار)	قطر نامی شیر پروانه ای
	40/50	65	80	100	125	150	200	250	300	350	400	450
3.5	–	–	–	31	40	63	115	210	260	420	550	970
10	16	23	35	71	95	127	200	280	400	890	1190	1460
16	26	38	59	121	180	260	330	480	690	1520	2020	2490

تفاوت شیرآلات پروانه ای با سایر شیرآلات ربع گرد

همانطور که پیش تر ذکر شده است شیر پروانه ای یکی از انواع مدل های شیرآلات صنعتی ربع گرد می باشد. از سایر مدل های شیرآلات ربع گرد می توان به شیر توپی و پلاگ ولو ها اشاره کرد. مابین شیرآلات پروانه ای یا Butterfly valve با شیرآلات توپی یا Ball valve تفاوت ها و نقاط مشترک زیادی می باشد.

اولین تشابه شیر پروانه ای با شیر بال ولو چرخش 90 درجه عضو مسدود کننده در آن ها می باشد که در واقع همان ربع گرد بودن این دو مدل از شیر صنعتی است.  هر دو مدل شیر صنعتی مذکور می توانند به صورت دستی یا Manual و یا به صورت پنوماتیک و برقی باز و بسته شوند.

تفاوت های شیر آلات پروانه ای با شیر بال ولو

این شیرآلات از چند منظر با یکدیگر تفاوت دارند:

وزن

شیرآلات پروانه ای عمدتاً در سایزهای مشابه دارای وزن کمتری در مقایسه با شیر های توپی هستند. در سایزهای بزرگ شیرآلات پروانه ای وزن بسیار کمتری در مقایسه با شیر توپی فلنجی مشابه دارند و عمدتاً شیرآلات بال ولو در سایزهای بزرگ نیاز به ساپورت دارند در صورتیکه شیرآلات پروانه ای ندارند. به طور مثال وزن یک شیر پروانه ای ویفری سایز DN 400 عددی مابین 66 تا 82 کیلو و وزن شیر پروانه ای DN 400 لاگ تایپ عددی مابین 80 تا 95 کیلوگرم می باشد. در مقایسه با وزن باترفلای ولو، وزن شیر توپی Trunnion سایز DN 400 با کانکشن فلنجی در کلاس 150 معادل 890 کیلوگرم و در کلاس 300 معادل 1200 کیلوگرم می باشد.

جدول وزن شیرآلات پروانه ای چدنی با دیسک 316 برند CENTERLINE بر اساس کیلوگرم

DN 350	DN 300	DN 250	DN 200	DN 150	DN 125	DN 100	DN 80	DN 65	DN 50	DN 40
50	31.2	19.6	11.5	7.6	6.8	4.7	3.4	2.8	2.2	2.2	WAFER
60	38.2	26	15.9	11.4	10.6	6.9	4.8	4	3.4	3.4	LUG

وزن های اشاره شده برای شیر باترفلای ولو در جدول بالا بر اساس Bare Shaft  یا بدون اهرم و دسته می باشد. در صورتیکه وزن همان سایز شیرآلات پروانه ای  ویفری با گیربکس به شرح جدول زیر می باشد.

DN 350	DN 300	DN 250	DN 200	DN 150	DN 125	DN 100	DN 80	DN 65	DN 50	DN 40
66.8	39	27.6	19.9	15.8	14.8	12.3	11	10.8	10.2	10.2	Gearbox

بنابراین استفاده مکرر از شیرآلات پروانه ای در خطوط پایپینگ باعث سبک تر شدن و تحمیل وزن کمتری در مقایسه با بال ولو ها به خطوط لوله می شود.

فضای مورد نیاز نصب

شیرآلات باترفلای ولو در مقایسه با شیرهای پروانه ای به فضای بسیار کمتری جهت نصب نیاز دارند.

تعمیرات و نگه داری

شیرآلات پروانه ای Butterfly valve در مقایسه با بال ولو ها طراحی ساده تر و اجزای کمتری دارند از این رو تعمیرات باترفلای ولو بسیار راحت تر از بال ولو ها می باشد. همچنین تعمیرات و نگه داری شیرهای پروانه ای عمدتاً ارزان تر از تعمیرات شیرهای توپی می باشد.

آب بندی بحرانی

در صورتیکه با توجه به سیال عبوری و درجه اهمیت و خطرناک بودن سیال عبوری میزان آب بندی شیر مورد نظر بحرانی باشد و نیاز به شرایط آب بندی Tight shut off  داشته باشد، استفاده از بال ولو بجای باترفلای ولو گزینه مناسب تری می باشد.  شیرهای پروانه ای در زمینه نشتی مستعد تر می باشند و در فشارهای بالا باز و بسته کردن این مدل از شیرآلات بسیار سخت تر است.

• اگر سیستم خط لوله نیاز به پیگ رانی می باشد استفاده از بال ولو ضروری می باشد.
• اگر نیاز به شیرآلات سه راهی و یا چهار راهی می باشد استفاده از بال ولو های Multi-port یا چند راهی، ضروری می باشد.
• در بسیاری از خطوط مانند خط سوخت در بعضی فصل ها سیال عبوری مایع و در بعضی فصل ها سیال عبوری گاز می باشد. در این نوع از خطوط لوله استفاده از شیرهای توپی بجای شیرآلات پروانه ای ضروری می باشد.
• جهت سیال آب استفاده از شیر پروانه ای بسیار کاربردی تر و مقرون به صرفه تر می باشد.
• در صورتیکه اختلاف فشار در دو طرف شیر صنعتی مسیله مهمی می باشد استفاده از شیرهای توپی فول پورت یا Full port ball valve نسبت بهButterfly valve ارجحیت دارد.

شیر پروانه ای از کجا بخریم؟

برای خرید شیر پروانه‌ای، می‌توانید به “ولو سنتر” مراجعه کنید. این شرکت انواع شیر پروانه‌ای با کیفیت‌های مختلف را برای استفاده‌های صنعتی عرضه می‌کند. برای دریافت مشاوره و اطلاعات بیشتر درباره محصولات، کافیست به وب‌سایت “ولو سنتر” سر بزنید یا با کارشناسان آن تماس بگیرید.
