شیر گیوتینی

انتقال سیالات در صنعت، از طریق شیرهای صنعتی صورت می‌پذیرد. این شیرها نقش مهمی در کنترل فشار، جریان، دما و جلوگیری از نشت سیالات ایفا می‌کنند. قطع و وصل جریان که در این شیرها انجام می‌شود، کارایی و امنیت فرایندهای صنعتی را فراهم می‌کند.

شیرهای صنعتی انواع مختلفی دارند و با توجه به سطح فشار، میزان دما، ویژگی‌های سیال، شرایط محیطی منطقه و بودجه در دسترس، برای کاربردهای متفاوت مورد استفاده قرار می‌گیرند.

شیر گیوتینی یکی از انواع شیرآلات صنعتی است که به دلیل برخورداری از ساختاری ساده، در حالت‌های مختلف هیدرولیک، پنوماتیک، الکتروهیدرولیک و یا الکتروپنوماتیک، مورد استفاده قرار می‌گیرد. در ادامه با این شیر صنعتی بیشتر آشنا شده، انواع و کاربردهای هر نوع شرح داده خواهند شد.

شیر گیوتینی چیست؟

شیر گیوتینی (یا شیر چاقویی) نوعی شیر صنعتی است که از یک تیغه برای قطع یا وصل کردن جریان سیال استفاده می‌کند. این شیرها به دلیل طراحی ساده و کارآمد، در طیف گسترده‌ای از کاربردها، از جمله صنایع آب و فاضلاب، پتروشیمی، معدن و تولید برق، مورد استفاده قرار می‌گیرند.

نحوه عملکرد شیر گیوتینی

در شیر گیوتینی، یک تیغه فلزی به صورت عمودی حرکت می‌کند و مسیر جریان سیال را مسدود می‌کند. این تیغه می‌تواند با استفاده از انواع مختلفی از مکانیزم‌ها، مانند دستی، گیربکس، پنوماتیک یا هیدرولیک، حرکت کند.

برای باز کردن شیر گیوتینی، اپراتور (مثلاً دستگیره) را در جهت عقربه‌های ساعت می‌چرخانند. این حرکت باعث می‌شود که مکانیزم، تیغه را به سمت بالا حرکت دهد و مسیر جریان سیال باز شود.

برای بستن شیر، اپراتور را در جهت خلاف عقربه‌های ساعت می‌چرخانند. این حرکت باعث می‌شود که مکانیزم، تیغه را به سمت پایین حرکت دهد و مسیر جریان سیال بسته شود.

شیرهای گیوتینی را می‌توان به صورت دستی، اتوماتیک یا ترکیبی از هر دو کنترل کرد. در سیستم‌های کنترل اتوماتیک، از یک شیر برقی یا اکچوایتور برای حرکت دادن تیغه استفاده می‌شود.

مزایا و معایب شیرهای گیوتینی

شیرهای گیوتینی نیز مانند سایر شیرآلات صنعتی، دارای مزایا و معایبی هستند:

مزایای شیر گیوتینی

• طراحی ساده و قابل اعتماد: شیرهای گیوتینی به دلیل طراحی ساده و قطعات کم، بسیار قابل اعتماد هستند و نیاز به تعمیر و نگهداری کمی دارند.
• ظرفیت جریان بالا: این شیرها می‌توانند برای عبور جریان‌های بالا و ذرات جامد استفاده شوند.
• قابلیت اطمینان در خاموش کردن: شیرهای گیوتینی می‌توانند به طور کامل جریان را مسدود کنند و برای کاربردهایی که به آب‌بندی کامل نیاز دارند، ایده‌آل هستند.
• مناسب برای سیالات مختلف: شیرهای گیوتینی می‌توانند با طیف گسترده‌ای از سیالات، از جمله آب، فاضلاب، لجن، دوغاب، مواد شیمیایی و مواد غذایی استفاده شوند.

معایب شیر گیوتینی

• افت فشار بالا: شیرهای گیوتینی در حالت باز، افت فشار نسبتاً بالایی دارند.
• تنظیم جریان محدود: این شیرها برای تنظیم دقیق جریان مناسب نیستند.
• حساسیت به ضربه قوچ: شیرهای گیوتینی در معرض ضربه قوچ هستند که می‌تواند به شیر و سیستم لوله‌کشی آسیب برساند.

انواع شیر گیوتینی

شیرهای گیوتینی را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد، از جمله:

1- تعداد تیغه‌ها

• شیر گیوتینی تک تیغه: این نوع شیر دارای یک تیغه واحد است که از بالا به پایین حرکت می‌کند. شیرهای گیوتینی تک تیغه برای کاربردهای با فشار پایین مناسب هستند.
• شیر گیوتینی دو تیغه: این نوع شیر دارای دو تیغه است که از دو طرف به هم نزدیک می‌شوند و جریان را قطع می‌کنند. شیرهای گیوتینی دو تیغه برای کاربردهای با فشار متوسط ​​مناسب هستند و در صورت نشت یکی از تیغه‌ها، تیغه دیگر مانع از رسیدن فشار به نقطه نشت می‌شود.

2- نوع مکانیزم

• شیر گیوتینی دستی: این نوع شیر با استفاده از یک دستگیره یا اهرم به صورت دستی باز و بسته می‌شود. شیرهای گیوتینی دستی برای کاربردهایی که نیاز به کنترل مکرر شیر ندارند، مناسب هستند.
• شیر گیوتینی گیربکس‌دار: در این نوع شیر، از یک گیربکس برای افزایش گشتاور و تسهیل حرکت تیغه استفاده می‌شود. شیرهای گیوتینی گیربکس‌دار برای کاربردهایی که به نیروی بیشتری برای باز و بسته کردن شیر نیاز دارند، مناسب هستند.

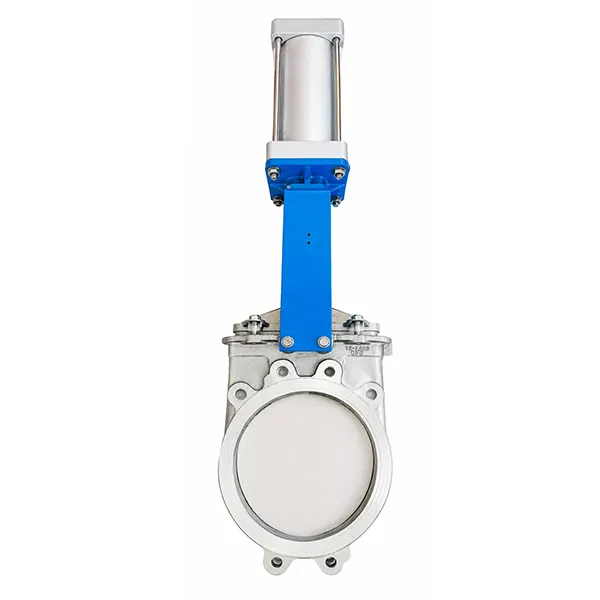

• شیر گیوتینی پنوماتیک: در این نوع شیر، از هوای فشرده برای حرکت دادن تیغه استفاده می‌شود. شیرهای گیوتینی پنوماتیک برای کاربردهایی که نیاز به باز و بسته شدن سریع شیر دارند، مناسب هستند.
• شیر گیوتینی هیدرولیک: در این نوع شیر، از روغن هیدرولیک برای حرکت دادن تیغه استفاده می‌شود. شیرهای گیوتینی هیدرولیک برای کاربردهایی که به نیروی بسیار زیادی برای باز و بسته کردن شیر نیاز دارند، مناسب هستند.

3- نوع بدنه

• شیر گیوتینی با بدنه چدنی: این نوع شیر از چدن ساخته شده و برای کاربردهای با فشار و دمای پایین مناسب است.
• شیر گیوتینی با بدنه فولادی: این نوع شیر از فولاد ساخته شده و برای کاربردهای با فشار و دمای بالا مناسب است.
• شیر گیوتینی با بدنه استیل ضد زنگ: این نوع شیر از استیل ضد زنگ ساخته شده و برای کاربردهایی که نیاز به مقاومت در برابر خوردگی دارند، مناسب است.

کاربردهای شیر گیوتینی

شیرهای گیوتینی در طیف گسترده‌ای از کاربردها، از جمله موارد زیر، استفاده می‌شوند:

• صنایع آب و فاضلاب: برای خاموش کردن خطوط لوله، جداسازی مخازن و کنترل جریان فاضلاب.
• پتروشیمی: برای کنترل جریان سیالات فرآیندی، مانند نفت، گاز و مواد شیمیایی.
• معدن: برای انتقال و کنترل جریان دوغاب و مواد معدنی.
• تولید برق: برای کنترل جریان آب در سیستم‌های خنک‌کننده و بویلرها.

نحوه انتخاب مناسب شیر گیوتینی

هنگام انتخاب شیر گیوتینی، باید عوامل مختلفی را در نظر گرفت، از جمله:

• نوع سیال: نوع سیالی که باید از شیر عبور کند، بر انتخاب جنس بدنه، تیغه و آب‌بندها تأثیر می‌گذارد.
• فشار و دما: شیر باید برای تحمل حداکثر فشار و دمای سیستم طراحی شده باشد.
• اندازه: شیر باید به اندازه کافی بزرگ باشد تا جریان مورد نظر را عبور دهد.
• نوع عملکرد: نوع عملکرد مورد نیاز (مثلاً دستی، پنوماتیک یا هیدرولیک) باید در نظر گرفته شود.
• ملاحظات نصب: شیر باید به گونه‌ای نصب شود که به راحتی قابل دسترسی و نگهداری باشد.

نکات مهم در نصب شیر گیوتینی

نصب صحیح شیر گیوتینی برای اطمینان از عملکرد ایمن و کارآمد آن ضروری است. در اینجا چند نکته مهم برای نصب شیر گیوتینی آورده شده است:

قبل از نصب:

• شیر مناسب را انتخاب کنید: مطمئن شوید که شیر گیوتینی انتخابی شما برای نوع سیال، فشار و دمای مورد نظر شما مناسب است.
• محل نصب را آماده کنید: محل نصب شیر باید عاری از هرگونه زباله باشد. همچنین باید فضای کافی برای کار در اطراف شیر وجود داشته باشد.
• لوله‌ها را آماده کنید: لوله‌ها را مطابق با دستورالعمل‌های سازنده شیر برش دهید و آماده کنید.
• از ابزار و تجهیزات مناسب استفاده کنید: برای نصب شیر به ابزار و تجهیزات مناسب نیاز دارید.

در حین نصب:

• دستورالعمل‌های سازنده را دنبال کنید: به دقت دستورالعمل‌های نصب ارائه شده توسط سازنده شیر را دنبال کنید.
• اتصالات را به طور کامل محکم کنید: تمام اتصالات را به طور کامل محکم کنید تا از نشت جلوگیری شود.
• از درزگیر مناسب استفاده کنید: از درزگیر مناسب برای آب‌بندی اتصالات استفاده کنید.
• شیر را در حالت باز نصب کنید: برای جلوگیری از آسیب به تیغه، شیر را در حالت باز نصب کنید.
• شیر را تست کنید: پس از نصب، شیر را برای نشت آزمایش کنید.

با رعایت این نکات، می‌توانید اطمینان حاصل کنید که شیر گیوتینی شما به درستی نصب و به طور ایمن و کارآمد برای سال‌های آینده کار می‌کند.
