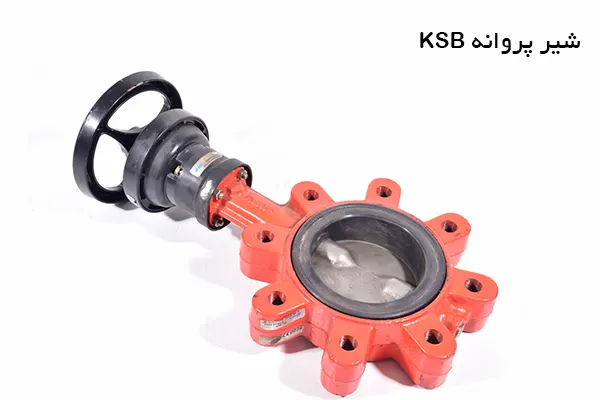

شیر پروانه‌ای KSB با توجه به نوع اتصال به خط لوله، در مدل‌های مختلفی طراحی و تولید می‌شود که هرکدام کاربرد خاص خود را دارند. شناخت این مدل‌ها به انتخاب صحیح ولو پروانه‌ای کمک زیادی می‌کند و از بروز مشکلات اجرایی در زمان نصب جلوگیری خواهد کرد.

انواع شیر پروانه KSB از نظر اتصال

مدل Semi Lug (BOAX-S) یکی از پرکاربردترین انواع شیر پروانه‌ای KSB محسوب می‌شود. این نوع ولو از نظر ساختار مشابه شیر پروانه‌ای ویفری است، با این تفاوت که در طراحی بدنه آن، سوراخ‌های اتصال به فلنج در برخی سایزها به‌صورت نامتقارن اجرا شده‌اند. این ویژگی باعث افزایش استحکام اتصال و بهبود عملکرد ولو در خطوط فشار متوسط می‌شود.

در مقابل، مدل Full Lug یا BOAX-SF دارای گوشواره‌های کامل در اطراف بدنه است که امکان نصب ولو به‌صورت انتهایی (End Line) را فراهم می‌کند. این مدل برای مواقعی که نیاز به باز کردن یک سمت خط لوله بدون تخلیه کامل سیستم وجود دارد، گزینه‌ای ایده‌آل محسوب می‌شود و در پروژه‌های صنعتی و تأسیساتی حساس کاربرد فراوانی دارد.

بررسی عملکرد شیر پروانه‌ای KSB در سیستم‌های مختلف

عملکرد دقیق و مطمئن، یکی از مهم‌ترین دلایل محبوبیت شیر پروانه‌ای KSB در بازار جهانی است. طراحی دیسک و سیت در این ولوها به‌گونه‌ای انجام شده که حداقل افت فشار در حالت باز ایجاد شود و در حالت بسته نیز آب‌بندی کامل برقرار گردد.

ولو پروانه‌ای KSB به دلیل استفاده از متریال باکیفیت، در برابر خوردگی، سایش و تغییرات دمایی مقاومت بالایی دارد. این موضوع باعث شده است که این شیرآلات در سیستم‌هایی مانند خطوط انتقال آب، فاضلاب، تأسیسات صنعتی و حتی صنایع غذایی مورد استفاده قرار گیرند.

همچنین عملکرد نرم و یکنواخت گیربکس‌های مخصوص KSB، کنترل جریان را بسیار دقیق‌تر کرده و از وارد شدن شوک‌های ناگهانی به خط لوله جلوگیری می‌کند. این ویژگی در سیستم‌های HVAC و خطوط آبرسانی شهری اهمیت ویژه‌ای دارد.

نکته قابل توجه در طراحی شیر پروانه‌ای KSB، استفاده از متریال باکیفیت و مطابق با استانداردهای بین‌المللی است. بدنه این نوع از شیرآلات صنعتی از چدن با آلیاژ JS 1030 ساخته شده که استحکام مکانیکی بالایی در برابر فشار و ضربه دارد. شفت ولو از استنلس استیل با آلیاژ 1.4029 تولید شده و با روکش ۱۳ درصد کروم پوشش داده شده است که مقاومت بسیار خوبی در برابر خوردگی و سایش ایجاد می‌کند.

دیسک شیر پروانه‌ای KSB نیز از استنلس استیل با آلیاژهای 1.4308 و  استیل 1.4301 ساخته می‌شود که علاوه بر افزایش طول عمر ولو، عملکرد روان و آب‌بندی مناسبی را تضمین می‌کند. سیت این ولوها بسته به نوع کاربرد و سیال عبوری، در جنس‌های EPDM، Nitrile و Epichlorhydrine قابل انتخاب است. میزان دمای کاری قابل تحمل در شیر پروانه‌ای KSB نیز مستقیماً به نوع الاستومر سیت انتخاب‌شده بستگی دارد و این موضوع امکان استفاده از ولو را در شرایط کاری متنوع فراهم می‌کند.

مزایای استفاده از شیر پروانه KSB

استفاده از شیر پروانه‌ای KSB مزایای متعددی دارد که آن را نسبت به بسیاری از برندهای دیگر متمایز می‌کند. یکی از مهم‌ترین مزایا، طول عمر بالا و نیاز حداقلی به تعمیر و نگهداری است.

طراحی مهندسی‌شده این ولوها باعث می‌شود عملیات باز و بسته شدن با کمترین گشتاور انجام شود. به همین دلیل، در سایزهای بزرگ نیز استفاده از عملگرهای دستی یا اتوماتیک به‌راحتی امکان‌پذیر است.

از دیگر مزایای شیر پروانه KSB می‌توان به موارد زیر اشاره کرد:

• آب‌بندی بسیار قوی حتی در فشارهای کاری بالا
• تنوع در نوع سیت و سازگاری با سیالات مختلف
• امکان نصب عملگر برقی و پنوماتیکی
• مطابقت با استانداردهای بین‌المللی
• مناسب برای پروژه‌های صنعتی، ساختمانی و زیرساختی

تفاوت شیر پروانه‌ای KSB با سایر برندها

در مقایسه با بسیاری از برندهای موجود در بازار، شیر پروانه‌ای KSB از نظر کیفیت ساخت و دقت عملکرد در سطح بالاتری قرار دارد. استفاده از آلیاژهای استاندارد اروپایی در ساخت بدنه، دیسک و شفت، باعث افزایش مقاومت مکانیکی و شیمیایی این ولوها شده است.

یکی دیگر از تفاوت‌های مهم، طراحی خاص گیربکس‌ها و عملگرهای KSB است که به‌صورت کاملاً هماهنگ با بدنه ولو طراحی شده‌اند. این موضوع باعث کاهش استهلاک قطعات و افزایش راندمان کلی سیستم می‌شود.

در پروژه‌هایی که دقت، ایمنی و دوام اهمیت بالایی دارند، انتخاب شیر پروانه KSB نسبت به برندهای متفرقه یک تصمیم کاملاً منطقی و اقتصادی محسوب می‌شود.

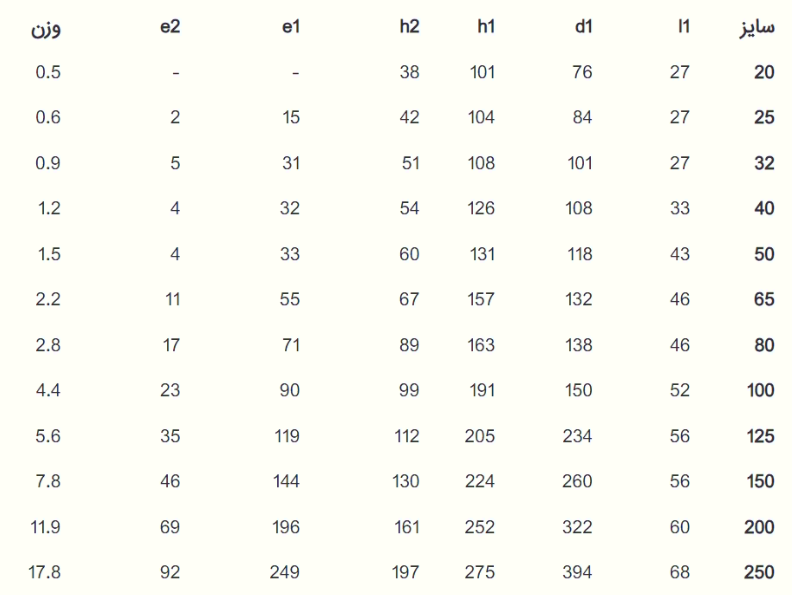

ابعاد شیر پروانه‌ای KSB

ابعاد این شیر مطابق با استانداردهای معتبر بین‌المللی طراحی شده است. استاندارد پشت تا پشت (Face to Face) این ولوهای پروانه‌ای بر اساس ISO 5752-20 و EN 558-1-20 تعیین می‌شود که نصب دقیق و جایگزینی آسان آن‌ها را در خطوط لوله تضمین می‌کند. همچنین ابعاد فلنج بالایی که محل نصب گیربکس و انواع عملگرهای دستی، بادی و برقی است، مطابق با استاندارد ISO 5211 طراحی شده تا سازگاری کامل با تجهیزات کنترلی مختلف فراهم شود.

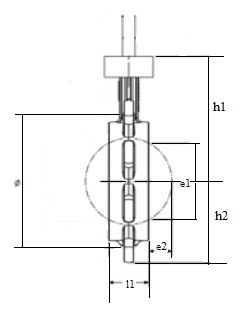

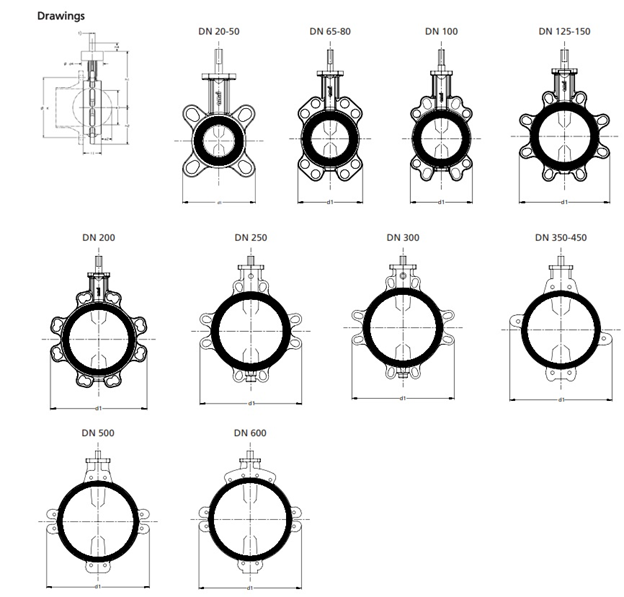

در ادامه شکل ظاهری و ابعاد ولوهای پروانه‌ای KSB تایپ BOAX قابل مشاهده است.

نکات مهم در خرید شیر پروانه‌ای KSB

برای خرید شیر پروانه‌ای KSB باید به چند نکته کلیدی توجه شود تا ولو انتخاب‌شده دقیقاً متناسب با نیاز پروژه باشد. اولین نکته، سایز و فشار کاری (PN) مورد نیاز سیستم است. همان‌طور که اشاره شد، این ولوها در فشارهای PN10 و PN16 تولید می‌شوند.

نکته بعدی، نوع سیال عبوری از خط لوله است. انتخاب جنس سیت مناسب (EPDM، NBR یا ECH) تأثیر مستقیمی بر عملکرد و طول عمر شیر خواهد داشت. همچنین باید دمای کاری سیستم نیز در نظر گرفته شود.

نوع عملگر نیز از اهمیت بالایی برخوردار است. بسته به شرایط بهره‌برداری، می‌توان از عملگر دستی، گیربکسی، برقی یا بادی استفاده کرد. در خطوط اتوماتیک و هوشمند، معمولاً شیر پروانه‌ای برقی KSB گزینه‌ای بسیار کاربردی است.

قیمت شیر پروانه KSB و عوامل مؤثر بر آن

قیمت شیر پروانه KSB به عوامل مختلفی بستگی دارد که از جمله آن‌ها می‌توان به سایز ولو، نوع اتصال، فشار کاری، نوع عملگر و متریال داخلی اشاره کرد. به‌طور طبیعی، ولوهای سایز بزرگ‌تر و مدل‌های Full Lug قیمت بالاتری نسبت به مدل‌های کوچک‌تر دارند.

همچنین نوع عملگر انتخاب‌شده (دستی یا اتوماتیک) تأثیر مستقیمی بر قیمت نهایی دارد. با این حال، با توجه به کیفیت ساخت و طول عمر بالای شیر پروانه‌ای KSB، هزینه پرداخت‌شده کاملاً توجیه‌پذیر است و در بلندمدت باعث کاهش هزینه‌های تعمیر و تعویض خواهد شد.

جمع‌بندی

شیر پروانه‌ای KSB یکی از معتبرترین و باکیفیت‌ترین ولوهای پروانه‌ای موجود در بازار جهانی است که به دلیل طراحی مهندسی، متریال استاندارد و عملکرد قابل‌اعتماد، در پروژه‌های مختلف صنعتی و تأسیساتی مورد استفاده قرار می‌گیرد.

تنوع مدل‌ها، سازگاری با انواع سیالات، نصب آسان و امکان استفاده از عملگرهای مختلف، این شیرآلات را به گزینه‌ای ایده‌آل برای مهندسان و پیمانکاران تبدیل کرده است. اگر به دنبال خرید شیر پروانه‌ای KSB اصل آلمان با عملکرد مطمئن و طول عمر بالا هستید، این برند می‌تواند یکی از بهترین انتخاب‌های شما باشد.
