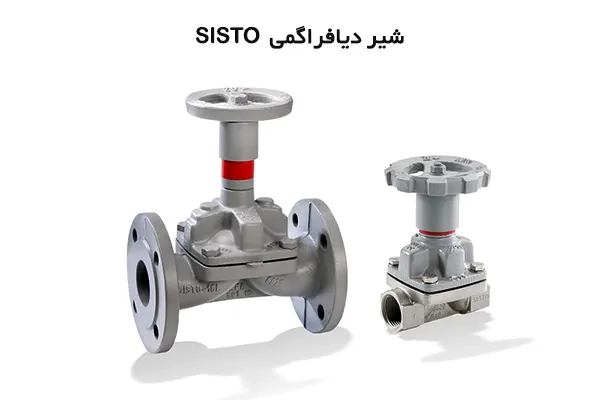

شیر دیافراگمی SISTO یکی از محصولات باکیفیت و محبوب کارخانه‌ی KSB آلمان است که با طراحی خاص خود، برای کنترل و قطع و وصل جریان انواع سیالات مورد استفاده قرار می‌گیرد. مدل SISTO-16 از این نوع شیرآلات در سایزهای ½ اینچ تا ۸ اینچ و با فشار کاری PN16 تولید می‌شود.

اتصال این شیرها در دو نوع فلنجی و دنده‌ای عرضه می‌شود تا بسته به نوع خط لوله و نیاز پروژه، بتوان انتخابی دقیق و بهینه داشت. طراحی این شیرها به گونه‌ای است که در شرایط کاری سنگین و در محیط‌های خورنده، عملکردی مطمئن و طولانی‌مدت ارائه می‌دهند.



ساختار و اجزای شیر دیافراگمی SISTO

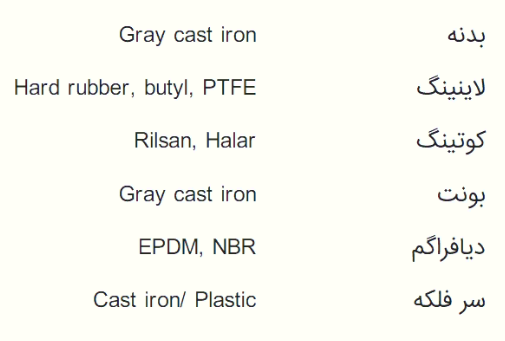

شیرهای دیافراگمی SISTO از چند بخش اصلی تشکیل شده‌اند: بدنه، دیافراگم، محرک (اکچویتر) و درپوش بالا.

– بدنه: معمولاً از جنس چدن داکتیل، فولاد ضدزنگ یا PVC ساخته می‌شود و مقاومت بالایی در برابر فشار و خوردگی دارد.

– دیافراگم: که مهم‌ترین بخش شیر محسوب می‌شود، از مواد لاستیکی مقاوم در برابر اسیدها و بازها مانند EPDM یا PTFE تولید می‌شود.

– محرک: وظیفه دارد با باز و بسته شدن، فشار لازم را به دیافراگم وارد کند تا جریان سیال کنترل شود.

– فنر تعبیه‌شده در پشت دیافراگم: در مدل SISTO-16 باعث بهبود عملکرد و افزایش عمر مفید شیر می‌گردد.

این طراحی دقیق موجب می‌شود که سیال به‌طور کامل از قسمت‌های فلزی و مکانیکی جدا بماند و هیچگونه نشتی یا خوردگی داخلی ایجاد نشود.

عملکرد شیر دیافراگمی SISTO

عملکرد این شیر بر پایه‌ی حرکت عمودی دیافراگم است. هنگامی که محرک به سمت پایین حرکت می‌کند، دیافراگم روی نشیمنگاه خود می‌نشیند و مسیر عبور سیال را مسدود می‌کند. با بالا رفتن محرک، مسیر باز شده و جریان برقرار می‌شود.

این نوع عملکرد باعث می‌شود که شیر دیافراگمی SISTO بتواند در سیستم‌هایی که نیاز به قطع و وصل دقیق جریان دارند، عملکردی بسیار قابل اعتماد ارائه دهد. علاوه بر این، طراحی آن مانع از نشت سیال به بیرون می‌شود و نیاز به نگهداری را به حداقل می‌رساند.

کاربردهای شیر دیافراگمی SISTO

شیرهای دیافراگمی SISTO در صنایع مختلفی مورد استفاده قرار می‌گیرند. از جمله:

1- تصفیه‌خانه‌های آب و فاضلاب – برای کنترل جریان در خطوط انتقال و فیلترها

2- صنایع آب آشامیدنی – به‌دلیل ساختار بهداشتی و ضد نشت

3- تأسیسات گرمایشی و سرمایشی (HVAC) – جهت تنظیم جریان آب گرم یا سرد

4- واحدهای شیمیایی و اسید و باز – به‌علت مقاومت بالا در برابر مواد خورنده

5- نیروگاه‌ها و واحدهای تولید برق – برای کنترل سیالات صنعتی

6- صنایع نفت، گاز و پتروشیمی – جهت کنترل جریان نفت خام و مشتقات آن

کاربرد گسترده‌ی این شیرها ناشی از طراحی مقاوم و عملکرد قابل اطمینان آن‌هاست.

مزایای استفاده از شیر دیافراگمی SISTO

شیرآلات دیافراگمی SISTO به دلیل طراحی دقیق و مواد اولیه باکیفیت، مزایای متعددی دارند:

1- بدون نیاز به سرویس و نگهداری مداوم – ساختار ساده و مقاوم، هزینه تعمیرات را به حداقل می‌رساند.

2- قابلیت اطمینان بالا در عملکرد – عملکرد نرم و دقیق حتی در شرایط کاری سخت.

3- عمر طولانی بدنه و دیافراگم – به‌دلیل استفاده از مواد مقاوم در برابر سایش و خوردگی.

4- جلوگیری کامل از نشتی سیال – دیافراگم مانع از تماس سیال با قسمت‌های مکانیکی می‌شود.

5- ایمنی بالا در برابر سیالات خطرناک – مناسب برای کار با مواد سمی و خورنده.

6- افزایش عمر مفید با فنر پشتیبان دیافراگم – طراحی اختصاصی SISTO موجب عملکرد یکنواخت و عمر طولانی‌تر می‌شود.

نحوه انتخاب شیر دیافراگمی SISTO مناسب

برای انتخاب شیر دیافراگمی مناسب، باید چند عامل کلیدی را در نظر گرفت:

– نوع سیال: برای مواد شیمیایی، از دیافراگم‌های PTFE استفاده شود؛ برای آب و سیالات معمولی، EPDM گزینه بهتری است.

– فشار کاری: مدل SISTO-16 برای فشارهای تا ۱۶ بار طراحی شده است.

– نوع اتصال: در سیستم‌های بزرگ صنعتی معمولاً نوع فلنجی و در لوله‌کشی‌های کوچک‌تر نوع دنده‌ای توصیه می‌شود.

– دمای کاری: جنس دیافراگم و بدنه باید متناسب با دمای سیال انتخاب شود تا دچار تغییر شکل یا نشتی نگردد.

با انتخاب صحیح، شیر SISTO می‌تواند سال‌ها بدون مشکل در مدار باقی بماند.

نصب و نگهداری شیر دیافراگمی SISTO

نصب صحیح یکی از عوامل اصلی در افزایش طول عمر شیر است. هنگام نصب باید اطمینان حاصل شود که:

– مسیر لوله تمیز و بدون ذرات جامد باشد.

– شیر در حالت نیمه باز نصب شود تا از فشار ناگهانی جلوگیری شود.

– جهت جریان سیال مطابق با علامت روی بدنه باشد.

یکی از ویژگی‌های برجسته‌ی شیر SISTO این است که به نگهداری خاصی نیاز ندارد. با این حال، بررسی دوره‌ای سلامت دیافراگم و عملکرد باز و بسته شدن شیر می‌تواند از خرابی‌های احتمالی جلوگیری کند.

تفاوت شیر دیافراگمی SISTO با سایر شیرآلات

برخلاف شیر توپی یا شیر کشویی، در شیرهای دیافراگمی تماس مستقیم سیال با قسمت‌های فلزی وجود ندارد. این موضوع باعث می‌شود که:

– خطر خوردگی به صفر برسد.

– نشتی سیال کاملاً حذف شود.

– امکان استفاده در محیط‌های حساس مانند صنایع دارویی و غذایی فراهم شود.

به همین دلیل، SISTO در دسته‌ی بهداشتی‌ترین و مطمئن‌ترین شیرآلات صنعتی قرار می‌گیرد.

جمع‌بندی

شیر دیافراگمی SISTO-16 از محصولات ممتاز شرکت KSB است که با طراحی هوشمندانه، عملکرد ایمن و دوام بالا، یکی از بهترین گزینه‌ها برای صنایع آب، شیمیایی، نیروگاهی و نفت و گاز محسوب می‌شود.

این شیر با جلوگیری از نشتی، مقاومت در برابر سیالات خورنده، عدم نیاز به نگهداری مداوم و قابلیت اطمینان بالا، انتخابی ایده‌آل برای مهندسان و پیمانکاران صنعتی است. اگر به‌دنبال ولو‌ی هستید که سال‌ها بدون مشکل کار کند و در عین حال از کیفیت و دوام بالایی برخوردار باشد، شیر دیافراگمی SISTO بهترین گزینه برای شماست.
