دیافراگم ولو مدل ۳۱۵ از برند George Fischer یکی از پرکاربرد‌ترین شیرآلات دیافراگمی در صنایع مختلف می‌باشد. این نوع از شیرآلات یک شیر دیافراگمی weir تایپ می‌باشد که در سایز‌های ½ اینچ تا ۲ اینچ تولید شده و با اهداف کنترل جریان و قطع و وصل آن به کار می‌رود. شیرآلات دیافراگمی جورج فیشر برای سیال‌های دوغابی و خورنده بسیار پرکاربرد هستند. تایپ ۳۱۵ در سیستم‌های خلأ نیز به کار می‌روند.
بخش‌های مختلف دیافراگم ولو PVDF تایپ 315

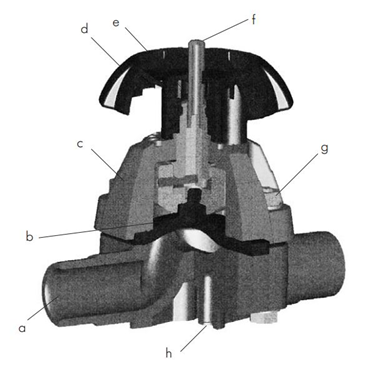

در شکل زیر می‌توان قسمت‌های مختلف دیافراگم ولو تایپ ۳۱۵ را مشاهده کرد:
a- کانکشن اتصال به لوله از جنس spigot
b- دیافراگم از جنس EPDM یا EPDM با روکشی از PTFE
c- بونت از جنس PP
d- سرفلکه از جنس PP
e- سیل سرفلکه از جنس PE
f- نشانگر وضعیت ولو از جنس PP که نشان دهنده موقعیت دیافراگم می‌باشد.
g- پیچ‌های اتصال از جنس استنلس استیل ۳۰۴
h- بوش از جنس استنلس استیل

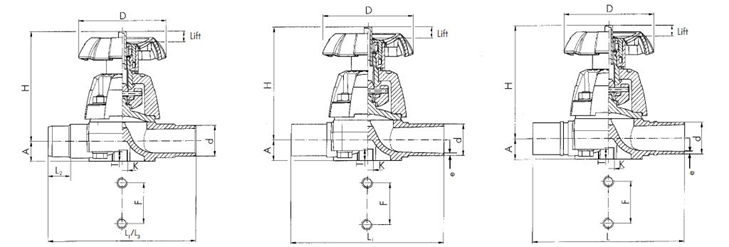

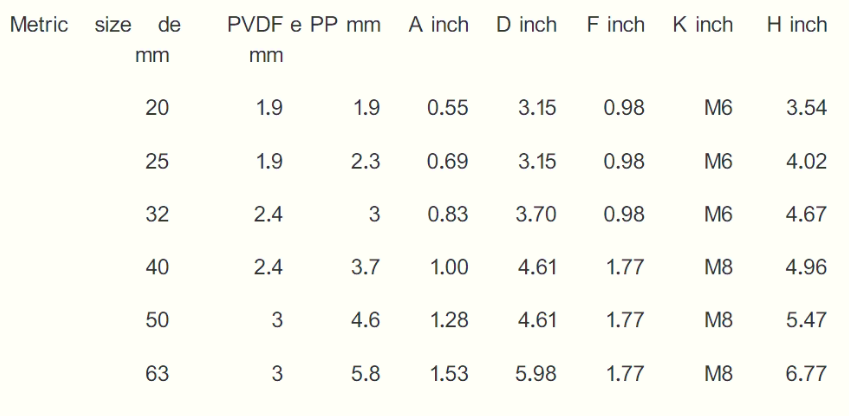

در شکل و جداول زیر می‌توان ابعاد و اندازه‌های قسمت‌های مختلف از شیر دیافراگمی تایپ ۳۱۵ از برند +GF را مشاهده کرد. ابعاد و طول کلی این نوع از شیرآلات بر اساس استاندارد DIN ۳۲۰۲ ساخته شده است.
بدنه شیرآلات دیافراگمی تایپ 315 می‌تواند از متریال‌های UPVC، PVDF، PP با دیافراگم‌هایی چون EPDM، EPDM/PTFE ساخته شود.
