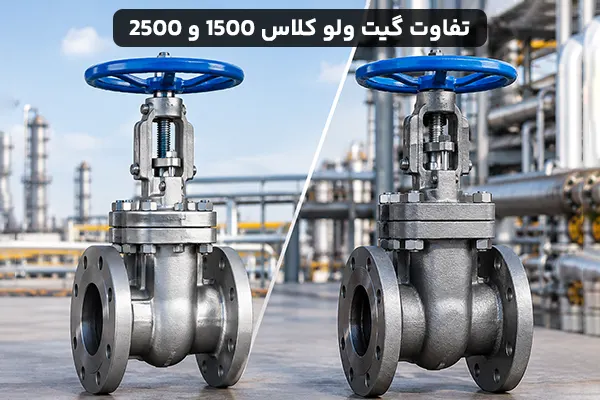

انتخاب بین گیت ولو جوشی (Welded End Gate Valve) کلاس ۱۵۰۰ و کلاس ۲۵۰۰ یکی از تصمیمات حیاتی در طراحی خطوط لوله‌کشی فشار بالا، مانند صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها است. سیستم رتبه‌بندی فشار و دما (Pressure-Temperature Rating) در استانداردهای بین‌المللی، تعیین‌کننده اصلی محدوده کاربرد این دو کلاس است. شیرآلات گیت ولو فشار قوی (High Pressure Gate Valve) به دو روش فورج و ریختگی تولید می‌شوند که هرکدام کاربردهای خاص خود را دارند.

در ادامه، تفاوت گیت ولو کلاس ۱۵۰۰ و کلاس ۲۵۰۰ را از جنبه‌های مختلف، از جمله فشار کاری، استانداردهای طراحی، نوع سیال، ضخامت بدنه، وزن، تعمیرات و عمر مفید بررسی می‌کنیم.

1- تفاوت فشار کاری و دمای کاری گیت ولو کلاس ۱۵۰۰ و ۲۵۰۰

برخلاف تصور عمومی که کلاس‌های فشار را فقط یک عدد ثابت می‌دانند، فشار کاری مجاز رابطه مستقیمی با دمای سیال دارد. با افزایش دما، تحمل فشار شیر کاهش می‌یابد. مقادیر زیر بر اساس استاندارد ASME B16.34 و برای متریال‌های متداول، مانند A105 برای فولاد کربنی و F22 یا F91 برای فولادهای آلیاژی، ارائه شده‌اند.

فشار کاری گیت ولو کلاس ۱۵۰۰

– در دمای محیط (۲۹- درجه سانتی‌گراد): حداکثر فشار کاری مجاز حدود ۳۷۰۵ psi، تقریباً معادل ۲۵۵ بار یا PN250 است.

– در دماهای بالا (مثلاً ۵۰۰ درجه سانتی‌گراد): فشار قابل تحمل کاهش می‌یابد و بسته به متریال، به حدود ۲۲۰۰ تا ۲۵۰۰ psi می‌رسد.

فشار کاری گیت ولو کلاس ۲۵۰۰

– در دمای محیط (۲۹- درجه سانتی‌گراد): حداکثر فشار کاری مجاز حدود ۶۱۷۰ psi، تقریباً معادل ۴۲۵ بار یا PN420 است.

– در دماهای بالا (مثلاً ۵۰۰ درجه سانتی‌گراد): فشار قابل تحمل به حدود ۳۷۰۰ تا ۴۰۰۰ psi می‌رسد.

محدوده دمای کاری

هر دو کلاس با انتخاب متریال مناسب، مانند فولادهای کربنی برای دماهای متوسط یا فولادهای آلیاژی کروم-مولیبدن مانند ASTM A182 F91 و F22، می‌توانند در دماهای بسیار بالا، تا حدود ۵۵۰ درجه سانتی‌گراد یا حتی بالاتر در نیروگاه‌ها، کار کنند. بنابراین، محدودیت دمایی بیشتر به جنس متریال بدنه بستگی دارد تا خود کلاس فشاری.

2- تفاوت استانداردهای طراحی و ساخت گیت ولو کلاس ۱۵۰۰ و ۲۵۰۰

هر دو نوع شیر از استانداردهای یکسانی پیروی می‌کنند، اما ضخامت بدنه، الزامات تست و ابعاد آن‌ها متفاوت است.

– استاندارد طراحی و ابعاد: استاندارد اصلی ASME B16.34 برای شیرهای فلنجی، جوشی و رزوه‌ای و استاندارد API 600 یا ISO 10434 برای شیرهای دروازه‌ای فولادی است.

– نوع انتهای جوشی (End Connections): این شیرها معمولاً از نوع جوش لب‌به‌لب (Butt Weld یا BW) هستند که مطابق استاندارد ASME B16.25 ساخته می‌شوند تا اتصال جوشی با استحکام بالا در برابر فشار ایجاد شود.

– طول پشت‌به‌پشت شیر (Face-to-Face / End-to-End): این ابعاد بر اساس استاندارد ASME B16.10 تعیین می‌شوند. شیرهای کلاس ۲۵۰۰ به دلیل دیواره‌های ضخیم‌تر و طراحی سنگین‌تر، ابعاد و وزن بیشتری دارند.

– تست‌های بازرسی: استاندارد API 598 برای تست‌های هیدرواستاتیک و پنوماتیک به کار می‌رود. شیرهای کلاس ۲۵۰۰ به تست‌های متناسب با رده فشاری خود و فشارهای بالاتر در کارخانه نیاز دارند.

3- تفاوت کاربرد گیت ولو کلاس ۱۵۰۰ و کلاس ۲۵۰۰ بر اساس نوع سیال

کاربرد این نوع از شیرآلات به تفکیک زیر است:

کاربرد شیر کشویی کلاس ۱۵۰۰

شیر کشویی کلاس ۱۵۰۰ معمولاً در خطوط انتقال فشار قوی، واحدهای هیدروترمینال پالایشگاه‌ها، خطوط بخار فشار بالا (HP Steam) و واحدهای تزریق آب یا گاز با فشارهای رده‌بالا استفاده می‌شود.

کاربرد شیر کشویی کلاس ۲۵۰۰

شیر کشویی کلاس ۲۵۰۰ برای شرایط فوق‌العاده سنگین و بحرانی مناسب است؛ از جمله:

– خطوط اصلی بخار در نیروگاه‌های فوق‌بحرانی (Supercritical Power Plants)

– واحدهای هیدروکراکر (Hydrocracker) و فرآیندهای سنتز آمونیاک یا متانول با فشارهای بسیار بالا

– چاه‌های نفت و گاز با فشار سرچاهی (Wellhead) بسیار بالا

در بسیاری از خطوط فشار بالای بخار (High Pressure Steam Lines)، استفاده از شیرآلات کشویی کلاس ۲۵۰۰ با بونت جوشی (Welded Bonnet) یا بونت آب‌بندی فشاری (Pressure Seal Bonnet Gate Valve) اهمیت زیادی دارد. استفاده از شیرآلات بی‌کیفیت در این خطوط می‌تواند خسارت‌های مالی و جانی شدیدی به مجموعه وارد کند.

انتخاب متریال برای سیالات خورنده

اگر سیال علاوه بر فشار بالا، حاوی ترکیبات خورنده مانند H2S در صنایع نفت و گاز ترش باشد، متریال بدنه باید مطابق استاندارد NACE MR0175 / ISO 15156 انتخاب شود. این موضوع در کلاس ۲۵۰۰، به دلیل تنش‌های مکانیکی بالا، حساسیت بیشتری دارد. انتخاب شیرآلات کشویی کلاس ۱۵۰۰ و ۲۵۰۰ مطابق استاندارد NACE می‌تواند باعث افزایش ایمنی پرسنل و افزایش عمر این نوع شیرآلات صنعتی در خطوط لوله شود.

4- تفاوت ضخامت بدنه و وزن گیت ولو کلاس ۱۵۰۰ و ۲۵۰۰

گیت ولو کلاس ۲۵۰۰ در مقایسه با کلاس ۱۵۰۰ دارای بدنه ضخیم‌تر، گوه (Gate) سنگین‌تر و محرک (Actuator) یا گیربکس بزرگ‌تری است. وزن یک شیر کلاس ۲۵۰۰ می‌تواند به‌طور چشمگیری، گاهی تا دو برابر، بیشتر از شیر هم‌اندازه در کلاس ۱۵۰۰ باشد. به همین دلیل، استفاده از پایه‌ها و ساپورت‌های لوله‌کشی (Pipe Supports) با استحکام بالاتر برای نصب این شیرآلات ضروری است.

5- تفاوت تعمیرات و نگهداری گیت ولو کلاس ۱۵۰۰ و ۲۵۰۰

تعمیرات و نگهداری این شیرآلات گیت ولو با یکدیگر متفاوت است:

تعمیرات شیرهای جوشی (Welded Ends)

از آنجا که هر دو شیر به لوله جوش داده می‌شوند، تعویض کامل بدنه شیر کار بسیار دشواری است و به برشکاری (Cutting)، آماده‌سازی لبه و جوشکاری مجدد نیاز دارد. این فرآیند می‌تواند زمان توقف خط (Shutdown) را افزایش دهد.

تعمیرات در محل نصب (In-situ Maintenance)

در گیت ولوها، مکانیزم آب‌بندی داخلی، شامل سیت‌ها و گوه، اهمیت زیادی دارد. بسیاری از شیرهای کلاس ۱۵۰۰ و ۲۵۰۰ با سیت‌های جوش‌شده و پوشش‌های مقاوم به سایش (Stellite / Hardfacing) ساخته می‌شوند.

در کلاس ۲۵۰۰، به دلیل ابعاد بزرگ‌تر، قطعات سنگین‌تر و گشتاور بالاتر، تعمیرات داخل خط، تعویض پکینگ گلند و تنظیم مکانیزم شیر دشوارتر و زمان‌برتر است. این عملیات به تجهیزات تخصصی و جرثقیل‌های سبک کارگاهی نیاز دارد.

6- تفاوت عمر مفید گیت ولو کلاس ۱۵۰۰ و کلاس ۲۵۰۰

اگر انتخاب هر دو شیر کشویی کلاس ۱۵۰۰ و ۲۵۰۰ دقیقاً مطابق با شرایط فرآیندی (Process Conditions) انجام شده باشد و پدیده‌های مخربی مانند کاویتاسیون (Cavitation)، ضربه قوچ (Water Hammer) یا فلاکینگ رخ ندهد، عمر مفید هر دو کلاس می‌تواند بسیار بالا و در حد چندین دهه باشد.

با این حال، کلاس ۲۵۰۰ به دلیل تحمل فشار بالاتر، در صورت انتخاب و طراحی صحیح، می‌تواند در شرایط نوسانی فشار عملکرد مناسبی داشته باشد. البته انتخاب اشتباه و بی‌توجهی به شرایط فرآیندی ممکن است باعث ایجاد تنش‌های حرارتی شدید در بدنه ضخیم این کلاس و بروز ترک‌های حرارتی (Thermal Fatigue) شود.

همچنین، انتخاب شیرآلات کشویی کلاس ۱۵۰۰ و ۲۵۰۰ از سازندگان معتبر بر عملکرد مناسب و عمر بالای آن‌ها تأثیر زیادی دارد. از جمله سازندگان مطرح این نوع شیرآلات می‌توان به OMB، Bonney Forge، LVF، Neway، Douglas، Chero، Samshin، PK، KSB، Sempell و Persta اشاره کرد.

7- نقش شیر بای‌پس (Bypass Valve) در گیت ولوهای فشار قوی

در گیت ولوهای کلاس ۱۵۰۰، به‌ویژه در سایزهای بزرگ‌تر، معمولاً از سایز ۴ اینچ به بالا، اختلاف فشار دو طرف مجرابند در حالت بسته (Close) ممکن است به‌اندازه‌ای زیاد باشد که بلند کردن مستقیم گوه دشوار شود و به سیت‌ها آسیب برساند. با وجود چنین شرایطی، گاهی لازم است یک شیر بای‌پس کوچک‌تر (Bypass Valve) روی بدنه تعبیه شود.

در شیرهای کشویی کلاس ۲۵۰۰، به دلیل فشار بسیار بالا، به‌ویژه در محدوده بالاتر از ۴۰۰ بار، اختلاف فشار اولیه روی گوه می‌تواند بسیار زیاد باشد. باز کردن مستقیم یک گیت ولو بزرگ کلاس ۲۵۰۰ در حضور این اختلاف فشار ممکن است باعث ساییدگی شدید سیت‌ها (Galling) یا شکستن استم (Stem) شود.

به همین دلیل، استفاده از شیر بای‌پس و خط بای‌پس (Bypass Line) برای متعادل‌سازی فشار پیش از باز کردن شیر اصلی، در بسیاری از طراحی‌های کلاس ۲۵۰۰ اهمیت زیادی دارد.

8- تفاوت طراحی استم و مکانیزم آب‌بندی پکینگ در کلاس ۱۵۰۰ و ۲۵۰۰

– طراحی استم و پکینگ در کلاس ۱۵۰۰: در گیت ولو کلاس ۱۵۰۰، استم و رزوه‌های آن تحت تنش‌های متناسب با شرایط طراحی قرار دارند و سیستم‌های پکینگ گرافیتی متداول می‌توانند آب‌بندی مناسبی ایجاد کنند.

– طراحی استم و پکینگ در کلاس ۲۵۰۰: در گیت ولو کلاس ۲۵۰۰، به دلیل بارهای محوری (Axial Loads) بالا ناشی از فشار سیال بر استم، قطر استم بزرگ‌تر طراحی می‌شود و رزوه‌های آن، که معمولاً از نوع ذوزنقه‌ای (Trapezoidal) هستند، تحت تنش برشی بیشتری قرار می‌گیرند.

سیستم‌های پکینگ در این کلاس، به دلیل احتمال نشتی در فشارهای بالا، ممکن است از طراحی‌های پیشرفته‌تری مانند سیستم پکینگ با بارگذاری فنری (Live Loading Packing Systems) استفاده کنند. در این سیستم‌ها، واشرهای فنری دیسکی (Belleville Washers) به جبران افت تنش پکینگ بر اثر انبساط حرارتی کمک می‌کنند.
