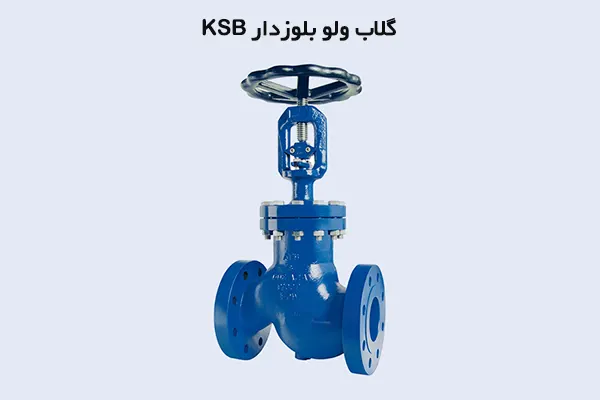

در صنعت تأسیسات و خطوط فرآیندی، انتخاب صحیح شیر برای کنترل جریان و اطمینان از نشتی صفر اهمیت بسیار دارد. یکی از برجسته‌ترین گزینه‌ها در این زمینه، شیر گلوب بلوزدار یا «بلوز سیل» است. مدل KSB BOA-H (Globe Valve Bellows Type) یکی از بهترین نمونه‌هاست که ترکیبی از کارایی بالا، نشتی بسیار ناچیز و عمر طولانی ارائه می‌دهد.

در شیرآلات بلوز دار، کارتریجی عمدتاً از جنس استنلس استیل 316 (۳۱۶Ti) به دور استم (stem) ولو جوش می‌شود که به صورت یک آکاردیون با حرکت بالا یا پایین استم ولو، حلقه‌های آن‌ها فشرده یا کشیده می‌شوند. از این رو به شیرآلات بلوز دار، شیر گلاب ولو آکاردیونی نیز می‌گویند.

تکنولوژی بلوز دار و مزایای آن

در شیرهای بلوزدار، همان‌طور که اشاره شده، یک کارتریج فلزیِ فنری (بلوز) به دور استم شیر جوش داده شده است، به طوری که دور استم در هیچ شرایطی در تماس با سیال قرار نمی‌گیرد. این طراحی باعث می‌شود:

– انتقال تنش حرارتی به استم تقریباً حذف شود،

– امکان نشت از گلند به صفر میل کند.

– جایگزینی پکینگ سنتی که در شیرهای معمولی مستعد فرسایش و نشت است، حذف شود.

در مدل BOA-H، این طراحی با استاندارد DIN/EN و در فشارهای PN 16 و PN 25 به همراه اندازه‌های تا DN 350 قابل ارائه است.

از دیگر مزایا می‌توان به امکان تنظیم جریان (throttling) و یا قطع کامل جریان (on/off) در این مدل اشاره کرد.

کاربردهای عملی شیر گلوب بلوز دار BOA-H

با توجه به طراحی خاص و مقاومت بالا، شیر گلوب بلوزدار BOA-H در کاربردهایی با شرایط بحرانی بسیار مناسب است، به‌ویژه مواردی که نشتی حتی بسیار ناچیز، خطرناک یا هزینه‌ساز است. برخی از کاربردهای رایج عبارت‌اند از:

– سیستم‌های تغذیه و تخلیه بویلرها، که خلأ یا فشار بالا، دماهای زیاد و نیاز به اطمینان از قطع جریان دارند.

– بازیابی گرمای مبدل‌ها (Heat Recovery) یا سیستم‌های آب داغ که در آنها جریان مدوام و دمای بالا مطرح است.

– سیال‌های با ارزش بالا مانند بخار، یا سیال‌هایی که در صورت نشت، محیط زیستی یا اقتصادی آسیب می‌بینند (مثلاً روغن داغ).

– سیال‌های خطرناک یا سمی (Toxic) که نشت آنها از گلند به محیط می‌تواند عواقب جدّی داشته باشد، مانند کلر مایع.

با چنین کاربردهایی، قابلیت تحمل فشار تا PN 25 و دما تا حدود ۳۵۰ درجه سانتی‌گراد در مدل BOA-H، یک نقطه قوت به شمار می‌رود.

در جدول زیر متریال‌های مختلف ساخت بدنه این مدل از شیرآلات بیان شده است

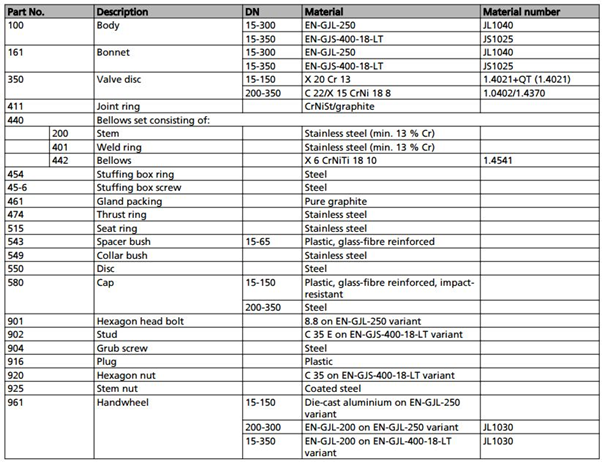

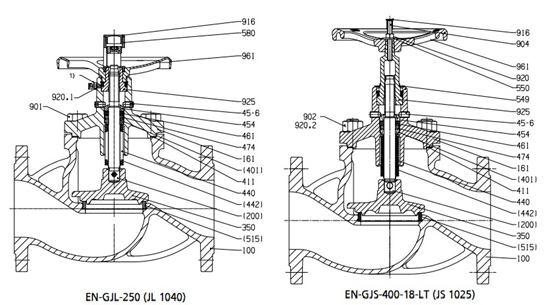

در شکل و جدول زیر قسمت­‌های مختلف ولو BOA-H به همراه متریال‌های ساخته شده، برای دو تیپ مختلف با نشانگر قرمز رنگ و بدون آن مشخص شده است.

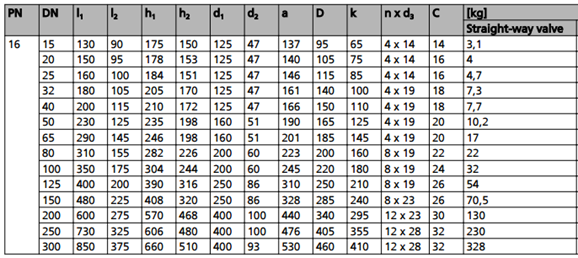

ابعاد قسمت‌های مختلف این تیپ از شیرآلات سوزنی آکاردیونی مانند شیرهای سوزنی بلوز دار (آکاردیونی) از برند KSB در فشار PN16 در جدول ذیل ذکر شده است.

نکات فنی انتخاب و نگهداری

در هنگام انتخاب شیر گلوب بلوز دار، چند نکته فنی مهم باید مدنظر قرار گیرد:

– فشار کاری (Pressure Rating): مدل BOA-H برای PN 16 یا PN 25 طراحی شده است. یعنی توان تحمل تا ۱۶ یا ۲۵ بار فشار را دارد.

– دمای کاری (Temperature Rating): بسته به جنس بدنه، دمای کاری در مدل BOA-H تا حدود ۳۵۰ درجه سانتی‌گراد اعلام شده است.

– جنس بدنه و اجزاء داخلی: بدنه چدنی برای دماهای تا ~۳۰۰ درجه، و در Material های بالاتر تا ~۳۵۰ درجه.

– نگهداری و سرویس: یکی از مزایای شیرهای بلوز دار، کاهش نیاز به سرویس گلند یا پکینگ است زیرا بلوز همان عملکرد آب‌بندی را انجام می‌دهد.

– کنترل جریان و عملکرد تنظیمی (Throttling): اگر بخواهید شیر علاوه بر قطع/باز، امکان تنظیم دقیق جریان را داشته باشد، باید به مدلهای مجهز به «plug throttling» یا «V-port plug» توجه کنید که در BOA-H موجود است.

چرا انتخاب BOA-H از برند KSB؟

انتخاب برند معتبر مانند KSB به شما اطمینان می‌دهد که موارد زیر را خواهید داشت: طراحی مطابق استانداردهای بین‌المللی، مستندسازی کامل، قطعات یدکی، گارانتی و قابلیت اطمینان بالا. در کارت فنی BOA-H آمده است که این شیرها مطابق دستورالعمل‌های فشار تجهیزات (PED) و برخی شرایط ATEX برای محیط های انفجاری نیز طرح شده‌اند.

همچنین، طراحی بدنه و اتصالات فلنجی مطابق استاندارد DIN EN 1092-2 Type 21 بوده و این موضوع نصب و نگهداری را در پروژه‌های صنعتی راحت‌تر می‌کند.
