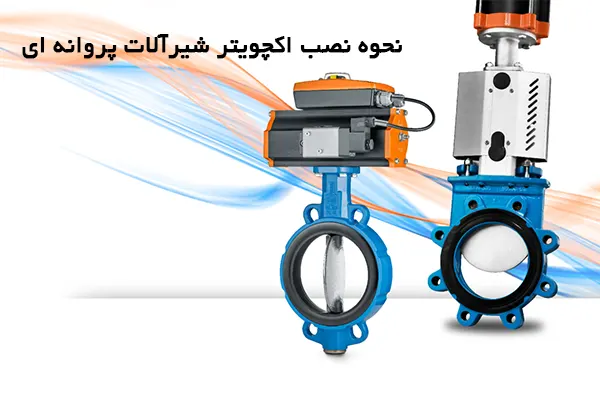

نحوه نصب اکچویتر شیرآلات پروانه ای Z011-A و Z014-A

باترفلای ولو Z011-A و Z014-A از برند EBRO ARMATUREN نوع کاربردی از شیرآلات پروانه ای می باشند. این نوع از شیرآلات پروانه ای EBRO می توانند به صورت دیسک استنلس استیل و دیسک آلومینیوم برنزی تولید شوند. شیرآلات پروانه ای مارک EBRO برای مدل باترفلای دیسک استنلس استیل از متریال استیل CF8M و CF3M استفاده می کند. لاستیک شیرآلات پروانه ای Z011-A می توانند از جنس EPDM، VITON، NBR، PTFE و … ساخته شوند. شیرآلات پروانه ای Z011-A و Z014-A به صورت PN10 و PN16 و همچنین به صورت باترفلای ولو کلاس ANSI 150 موجود هستند.

مشخصات شیرآلات پروانه ای Z011-A و Z014-A

شیر پروانه ای Z011-A  قابلیت استفاده به صورت دستی و گیربکسی را دارا است. این نوع از باترفلای ولوهای اروپایی می توانند با اکچویتر پنوماتیک و همچنین با عملگر برقی مورد استفاده قرار بگیرند.  ابعاد TOP FLANGE  شیر پروانه ای EBRO پارامتری از سایز شیرآلات است. به طور مثال فلنج بالای مدل Z011-A در شیرهای پروانه ای سایز DN20، DN25 تا سایز DN50  و DN65 یکسان می باشد.

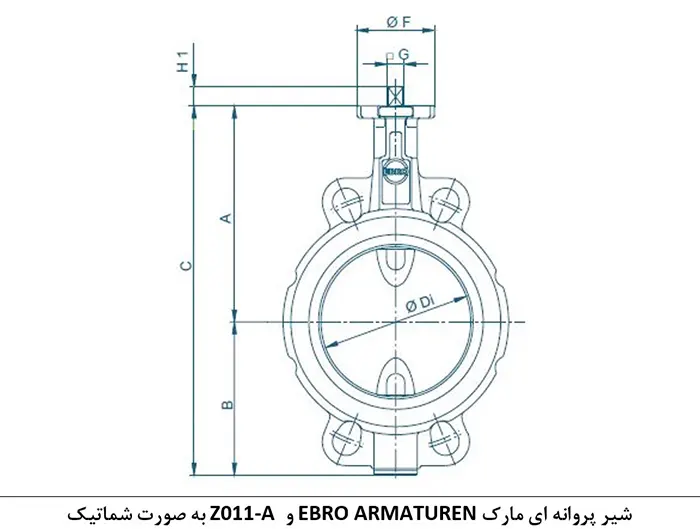

شیر پروانه ای مارک EBRO ARMATUREN و Z011-A به صورت شماتیک

در جدول ذیل که مربوط به باترفلای ولوهای مدل Z011-A و باترفلای ولو مدل Z014-A می باشد در جدول زیر مشخصات فلنج بالای شیر پروانه ای به همراه ابعاد شفت و سایز استانداردی  نشان داده شده است.

سایز باترفلای ولو Z011-A F (mm) FLANGE G (mm)
DN 20 54 F04 11
DN 25 54 F04 11
DN 32 54 F04 11
DN 40 54 F04 11
DN 50 54 F04 11
DN 65 54 F04 11
DN 80 65 F05 14
DN 100 65 F05 14
DN 125 65 F05 14
DN 150 90 F07 17
DN 200 90 F07 17
DN 250 125 F10 22
DN 300 125 F10 22
DN 350 150 F12
DN 400 150 F12
DN 450 210 F14

شیرآلات پروانه ای EBRO از سایز ¾ اینچ تا سایزهای بسیار بزرگ مانند مانند 40 اینچ تولید می شوند اما به دلیل آنکه مصرف آن ها در سایزهای بالاتر از 24 اینچ بسیار کم می باشد بر اساس سفارش تولید و ساخته می شوند.

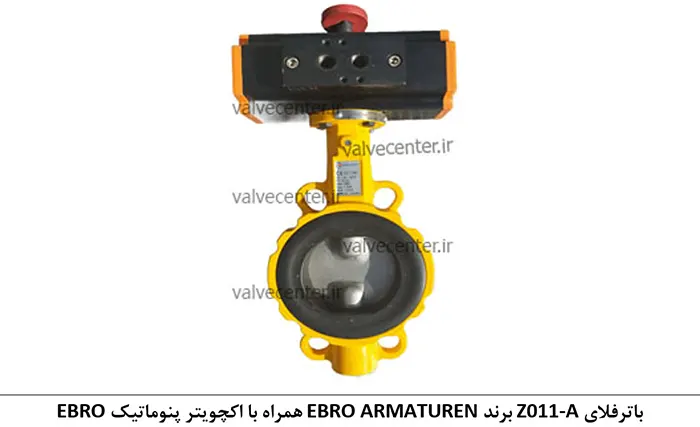

در شکل زیر باترفلای ولو Z011-A با لاستیک NBR و اکچویتر دبل EBRO کد EB5.1 SYD قایل مشاهده است.

باترفلای Z011-A برند EBRO ARMATUREN همراه با اکچویتر پنوماتیک EBRO

استاندارد تاپ فلنج شیرآلات پروانه ای Z011-A بر اساس ISO 5211 و NF-E 29-042 می باشد.

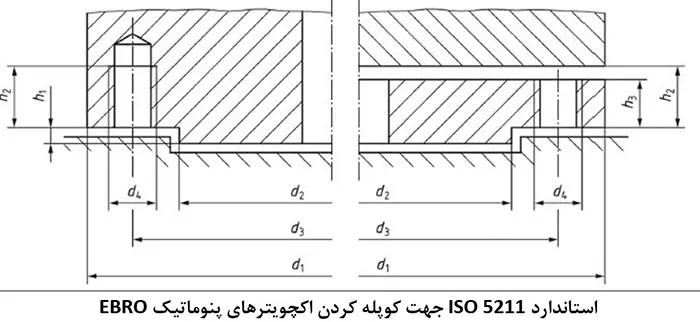

استاندارد ISO 5211 جهت کوپله کردن اکچویترهای پنوماتیک EBRO

مشخصات ابعادی فلنج های بالای شیرهای پروانه ای EBRO در استاندارد ISO 5211 به شکل جدول زیر است.

نوع فلنج D1 D2 D3 D4 تعداد جای پیچ
F04 54 30 42 M5 4
F05 65 35 50 M6 4
F07 90 55 70 M8 4
F10 125 70 102 M10 4
F12 150 85 125 M12 4
F14 175 100 140 M16 4
F16 210 130 165 M20 4
F25 300 200 254 M16 8
F30 350 230 298 M20 8

کاربرد

از مهمترین کاربردهای شیرآلات باترفلای Z011-A و Z014-A در صنایع ذیل می باشد.

  • صنایع پتروشیمی
  • صنایع آب و فاضلاب
  • صنایع تولید فولاد
  • صنایع غذایی و بهداشتی
  • صنایع تولید دارو
  • صنایع کشتیرانی

استعلام قیمت انواع شیر پروانه ای

خرید و استعلام قیمت شیر پروانه ای

مراحل مختلف مورد نیاز جهت خرید و استعلام شیر پروانه ای Z011-A و Z014-A مارک EBRO به شرح زیر است:

  • سایزینگ باترفلای ولو
  • انتخاب متریال بدنه
  • انتخاب متریال دیسک شیر پروانه ای
  • انتخاب متریال لاستیک مانند NBR، EPDM، PTFE، VITON، FPM و …
  • انتخاب نوع ویفر و لاگ شیر پروانه ای
  • انتخاب فشار کاری شیر پروانه ای PN10/16 یا کلاس 150
  • انتخاب نوع عملکرد باترفلای ولو مانند دستی بودن، گیربکسی بودن، نوع عملگر شیر پروانه ای مانند شیر پروانه ای پنوماتیک یا محرک الکتریکی

نتیجه‌گیری

در کل از شیرآلات باترفلای ولو EBRO می توان به صورت دستی و گیر بکسی استفاده کرد. همچنین استفاده از عملگر برای باز و بسته شدن راحت تر، عملکرد سریع و قابلیت اطمینان بالا امری بسیار مفید است. اکچویترهای پنوماتیک مارک EBRO مانند EB4 DW، EB5 DW، EB6 DW، EB8 DW و … از مناسب ترین عملگرهای پنوماتیک جهت شیرآلات مدل Z011-A و Z014-A هستند. جهت انتخاب اکچویتر میزان تورک یا گشناور مورد نیز باترفلای بسیار مهم است. پس از انتخاب سایز عملگر پنوماتیک EBRO، اکچویتر با استفاده از رابط شفت و پلیت و همچنین داشتن ابعاد TOP FLANGE شیر پروانه ای یا BUTTERFLY VALVE، به راحتی بر روی شیر پروانه ای کوپله می شود.
