در صنایع مختلف به‌ویژه در حوزه‌هایی مانند نفت و گاز، پتروشیمی، صنایع غذایی، هوافضا و صنایع برودتی، استفاده از تجهیزات مکانیکی که بتوانند در شرایط محیطی بسیار سخت مانند دماهای پایین‌تر از صفر درجه سلسیوس عملکرد مطلوبی داشته باشند، از اهمیت زیادی برخوردار است. یکی از اجزای مهم این سیستم‌ها شیرآلات (valves) هستند که وظیفه کنترل جریان سیالات را بر عهده دارند. عملکرد صحیح شیرآلات در دماهای بسیار پایین، تضمین‌کننده ایمنی، بهره‌وری و دوام تجهیزات است.
دماهای بسیار پایین می‌توانند خواص مکانیکی مواد تشکیل‌دهنده شیرآلات را به‌شدت تغییر دهند. این موضوع ممکن است باعث شکست، نشت یا از کار افتادن سیستم شود. به همین دلیل، طراحی و تولید شیرآلات مقاوم در برابر سرما یکی از چالش‌های مهم مهندسی در دهه‌های اخیر بوده است. در این تحقیق، به بررسی ویژگی‌ها، مواد به‌کاررفته، استانداردها، کاربردها و مزایای شیرآلات مقاوم در برابر دماهای پایین پرداخته می‌شود.
ویژگی‌های شیرآلات مقاوم در برابر دماهای پایین
شیرآلاتی که برای استفاده در شرایط دمایی پایین طراحی می‌شوند، باید دارای ویژگی‌هایی خاص باشند که مهم‌ترین آن‌ها عبارتند از:
مقاومت مکانیکی در دماهای زیر صفر
در دماهای پایین، بسیاری از فلزات دچار شکنندگی می‌شوند. بنابراین شیرآلات مقاوم در برابر سرما باید از موادی ساخته شوند که خواص مکانیکی خود را در این شرایط حفظ کنند.
آب‌بندی مطمئن
یکی از چالش‌های اصلی در دماهای پایین، اطمینان از عملکرد صحیح سیستم‌های آب‌بندی شیر است. الاستومرها و واشرهایی که در شیرها استفاده می‌شوند باید در برابر انجماد مقاوم باشند.
عملکرد روان در سرما
حرکت قطعات مکانیکی در داخل شیر باید حتی در شرایط برودتی نیز روان باشد. استفاده از روانکارهای مخصوص یا طراحی‌های بدون اصطکاک، اهمیت دارد.
جنس شیرآلات مقاوم به سرما
انتخاب مواد مناسب برای ساخت شیرآلات برودتی بسیار مهم است. موادی که در دماهای بسیار پایین خاصیت چکش‌خواری، مقاومت به ترک و استحکام کافی را حفظ کنند در این کاربردها اولویت دارند. رایج‌ترین مواد عبارتند از:
استیل ضدزنگ (Stainless Steel 304, 316)
این آلیاژها مقاومت بالایی به خوردگی دارند و تا دماهای پایین حدود منفی 196 درجه سانتی‌گراد عملکرد مناسبی دارند.
آلیاژهای نیکل
نیکل یکی از موادی است که در دماهای پایین خاصیت انعطاف‌پذیری و چقرمگی خوبی دارد. آلیاژهای نیکل-مس مانند Monel نیز کاربرد زیادی دارند.
برنز و آلومینیوم برنز
این آلیاژها هم عملکرد خوبی در دماهای پایین از خود نشان می‌دهند و بیشتر در صنایع دریایی و گاز مایع استفاده می‌شوند.
پلیمرهای مقاوم به سرما مانند PTFE و PEEK
این مواد در قسمت‌های آب‌بندی و سیت‌های داخلی شیر کاربرد دارند، چرا که مقاومت خوبی در برابر انجماد و اصطکاک دارند.

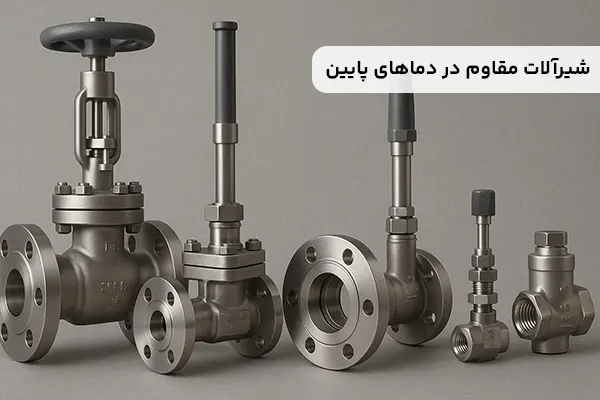

انواع شیرآلات مقاوم به دماهای پایین
در سیستم‌های صنعتی مختلف، انواع مختلفی از شیرآلات مقاوم به سرما استفاده می‌شوند. هر نوع شیر مزایا، محدودیت‌ها و کاربردهای خاص خود را دارد:
1- شیر کروی (Globe Valve)
کاربرد: کنترل جریان و فشار در خطوط LNG یا اکسیژن مایع.
ویژگی: دقت بالای شیر کروی در تنظیم جریان، مناسب برای سیالات خطرناک و سمی.
مثال: شیر برودتی مدل Velan Cryogenic Globe Valve با بدنه استنلس‌استیل 316 و سیت PTFE.
2- شیر دروازه‌ای (Gate Valve)
کاربرد: استفاده از شیر دروازه‌ای در خطوط اصلی انتقال گاز مایع و نیتروژن مایع.
ویژگی: افت فشار بسیار کم، مناسب برای قطع و وصل کامل جریان.
مثال: شیر Oswal Cryogenic Gate Valve که دارای ساقه بلند برای محافظت از ناحیه آب‌بندی است.
3- شیر توپی (Ball Valve)
کاربرد: کاربرد گسترده شیر توپی در خطوط سریع‌العمل انتقال LNG یا سیستم‌های سردخانه‌ای.
ویژگی: باز و بسته شدن سریع، طراحی فشرده، قابل استفاده در سیستم‌های خودکار.
مثال: Habonim Cryogenic Ball Valve با طراحی چهارگانه برای جلوگیری از نشت داخلی در دماهای پایین.
4- شیر پروانه‌ای (Butterfly Valve)
کاربرد: صنایع برودتی با حجم بالا مثل تهویه صنعتی یا مخازن ذخیره سرد.
ویژگی: وزن سبک، نصب آسان، مناسب برای فضاهای محدود.
مثال: شیر پروانه ای با دیسک آلومینیومی و لاینینگ PTFE برای استفاده در دمای -150 درجه سانتی‌گراد.
5- شیر سوزنی (Needle Valve)
کاربرد: سیستم‌های دقیق انتقال گاز مایع یا کاربردهای آزمایشگاهی.
ویژگی: کنترل دقیق جریان، مناسب برای دبی‌های بسیار کم.
مثال: شیر برودتی سوزنی Swagelok مخصوص سیستم‌های نیتروژن و هلیوم مایع.
6- شیر چک (Check Valve)
کاربرد: جلوگیری از برگشت جریان در خطوط برودتی با شیر چک.
ویژگی: عملکرد خودکار بدون نیاز به محرک خارجی، مقاوم در برابر یخ‌زدگی.
مثال: Hero Cryogenic Check Valve با بدنه فولادی و نشیمن‌گاه PCTFE.
استانداردها و تست‌ها
برای تضمین عملکرد شیرآلات در شرایط برودتی، استانداردهای بین‌المللی متعددی وجود دارند. مهم‌ترین آن‌ها عبارتند از:
ASME B16.34
استاندارد طراحی شیرآلات تحت فشار که دماهای پایین را نیز پوشش می‌دهد.
API 598
روش‌های آزمون برای بررسی نشت شیرها.
BS 6364
استاندارد تخصصی برای شیرآلات برودتی که الزامات طراحی، تست، و عملکرد را مشخص می‌کند.
Cryogenic Testing
آزمون‌هایی هستند که شیر را در دماهای بسیار پایین (اغلب با استفاده از نیتروژن مایع) آزمایش می‌کنند تا عملکرد آن سنجیده شود.
کاربردهای شیرآلات مقاوم در برابر سرما
این نوع شیرآلات در حوزه‌های متعددی کاربرد دارند، که برخی از مهم‌ترین آن‌ها عبارتند از:
صنایع گاز مایع (LNG)
در پالایشگاه‌ها و ترمینال‌های صادرات LNG، دمای محیط عملیاتی ممکن است به منفی 160 درجه سانتی‌گراد برسد.
صنایع داروسازی و زیست‌فناوری
در فرآیندهای ذخیره‌سازی و انتقال مایعات حساس که نیاز به سرما دارند، این شیرآلات حیاتی‌اند.
سیستم‌های برودتی صنعتی و تجاری
از سردخانه‌های صنعتی گرفته تا سامانه‌های تهویه در فضاهای سردسیر.
هوافضا و تحقیقات علمی
در آزمایشگاه‌هایی که با گازهای مایع مانند هلیوم یا نیتروژن سروکار دارند.
مزایای استفاده از شیرآلات مقاوم به دمای پایین
افزایش ایمنی تجهیزات و پرسنل: جلوگیری از نشت یا ترکیدن خطوط لوله و کاهش خطرات ناشی از یخ‌زدگی.
افزایش عمر مفید سیستم‌ها: مقاومت در برابر تنش‌های حرارتی ناشی از انبساط و انقباض مکرر.
بهینه‌سازی فرآیندهای تولید: حفظ کیفیت و ثبات فرآیندهای حساس به دما.
پاسخگویی به استانداردهای جهانی: الزامی برای شرکت‌های فعال در سطح بین‌المللی جهت اخذ تاییدیه‌های فنی.
نتیجه‌گیری
شیرآلات مقاوم در برابر دماهای پایین نقشی اساسی در ایمن‌سازی و کارآمدی سیستم‌های صنعتی دارند. طراحی و ساخت این تجهیزات مستلزم رعایت دقیق اصول مهندسی، انتخاب صحیح مواد، و تست‌های دقیق در شرایط واقعی است. با رشد روزافزون فناوری و نیاز به بهره‌برداری از منابع در مناطق سردسیر مانند قطب شمال یا اعماق زمین، اهمیت این نوع شیرآلات روز به روز بیشتر می‌شود. سرمایه‌گذاری در این حوزه می‌تواند باعث کاهش هزینه‌های نگهداری، جلوگیری از حوادث صنعتی و افزایش بازدهی عملیاتی در صنایع مختلف شود.
