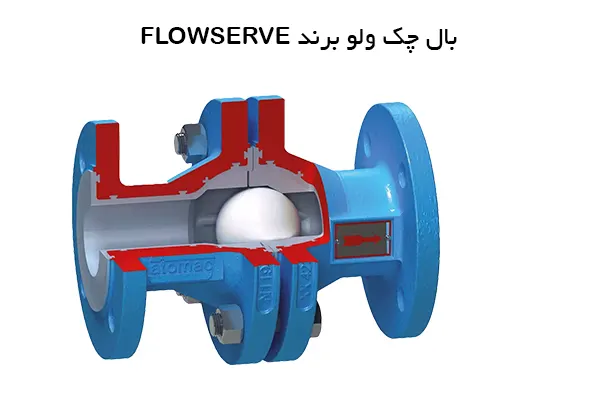

بال چک ولو FLOWSERVE یکی از پرکاربردترین انواع شیر یک‌طرفه صنعتی در خطوط انتقال سیالات خورنده و شیمیایی است. این نوع چک ولو با بهره‌گیری از طراحی مهندسی دقیق و استفاده از متریال مقاوم در برابر خوردگی، نقش مهمی در افزایش ایمنی و پایداری سیستم‌های پایپینگ ایفا می‌کند. برند Flowserve به‌عنوان یکی از تولیدکنندگان معتبر جهانی در حوزه شیرآلات صنعتی، چک ولوهای تفلونی خود را مطابق با بالاترین استانداردهای بین‌المللی طراحی و تولید می‌کند.

چک ولوهای ضد اسید و تفلونی Flowserve دارای لاینینگ داخلی از جنس PFA یا FEP هستند که مانع تماس مستقیم سیال با بدنه فلزی شیر می‌شود. این ویژگی باعث افزایش چشمگیر مقاومت شیمیایی شیر و کاهش خوردگی در شرایط کاری سخت می‌گردد. مرسوم‌ترین مدل بال چک ولو تفلونی Flowserve، تایپ ARV2 است که به دلیل عملکرد مطمئن و طول عمر بالا، در صنایع مختلف کاربرد گسترده‌ای دارد.

معرفی چک ولو تفلونی Flowserve تایپ ARV2

چک ولو ARV2 دارای بدنه‌ای دو تکه بوده و امکان نصب در خطوط افقی و عمودی را دارد. این قابلیت نصب انعطاف‌پذیر باعث شده است که این مدل در پروژه‌های صنعتی با محدودیت فضا یا طراحی خاص، انتخابی ایده‌آل محسوب شود. طراحی داخلی این بال چک ولو به‌گونه‌ای است که افت فشار حداقلی ایجاد کرده و عملکرد روانی در عبور سیال دارد.

لاینینگ تفلونی PFA یا FEP استفاده‌شده در این چک ولو، مقاومت بالایی در برابر اسیدهای بسیار خورنده نظیر اسید سولفوریک، اسید نیتریک، اسید هیدروکلریک و سایر مواد شیمیایی تهاجمی دارد. به همین دلیل، این محصول در خطوط اسید، سود، مواد شیمیایی و سیالات فرآیندی بسیار حساس، عملکردی قابل اطمینان ارائه می‌دهد.

مشخصات فنی بال چک ولو FLOWSERVE

ابعاد Face to Face بال چک ولو ضد اسید Flowserve بر اساس استاندارد DIN EN 558 طراحی شده است. این موضوع باعث می‌شود که نصب و جایگزینی این شیر در خطوط موجود بدون نیاز به تغییرات اساسی انجام شود. استاندارد طراحی فلنج‌ها برای شیرهای PN16، استاندارد DIN EN 1092-2 و برای شیرهای کلاس 150، استاندارد ANSI B16.5 در نظر گرفته شده است.

متریال بدنه این بال چک ولوها از چدن با گرید EN JS1049 / ASTM A395 ساخته می‌شود که استحکام مکانیکی مناسبی در کنار پوشش تفلونی داخلی فراهم می‌کند. این ترکیب متریال، مقاومت بالا در برابر فشار کاری و خوردگی شیمیایی را تضمین می‌نماید.

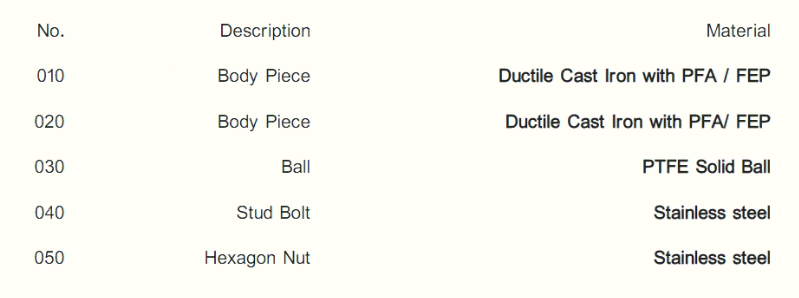

اجزای تشکیل‌دهنده بال چک ولو ARV2

بال چک ولو تفلونی Flowserve از اجزای مختلفی تشکیل شده است که هر یک نقش مهمی در عملکرد صحیح شیر ایفا می‌کنند. بدنه اصلی، دیسک یا بال، لاینینگ تفلونی، واشرها و پیچ و مهره‌ها از اجزای اصلی این شیر محسوب می‌شوند. طراحی دقیق این اجزا باعث حرکت روان دیسک و بسته شدن سریع شیر در زمان برگشت جریان می‌شود.

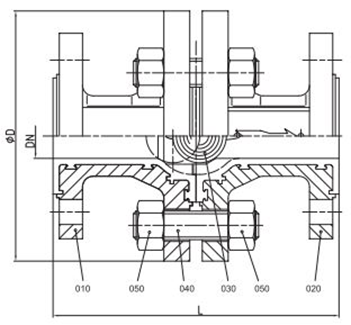

در شکل فنی مربوط به PFA CHECK VALVE تایپ ARV2، می‌توان نحوه قرارگیری این اجزا و نقش لاینینگ داخلی در محافظت از بدنه فلزی را به‌وضوح مشاهده کرد.

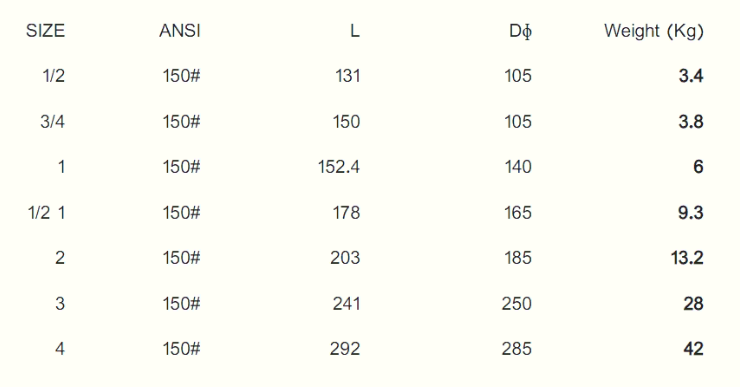

سایر مشخصات بال چک ولو ARV2 از قبیل طول پشت تا پشت، وزن و… در جدول زیر قابل رؤیت می‌باشد.

کاربردهای بال چک ولو ضد اسید FLOWSERVE

بال چک ولو تفلونی Flowserve به دلیل ویژگی‌های فنی و شیمیایی خاص خود، در صنایع مختلفی مورد استفاده قرار می‌گیرد. از مهم‌ترین کاربردهای این نوع چک ولو شیمیایی می‌توان به موارد زیر اشاره کرد:

این شیرها به‌طور گسترده در صنایع پتروشیمی و پالایشگاهی برای جلوگیری از برگشت سیالات خورنده مورد استفاده قرار می‌گیرند. همچنین در نیروگاه‌ها، به‌ویژه در مسیرهای اسید و سود، نقش مهمی در حفظ ایمنی تجهیزات دارند. صنایع تولید اسید، صنایع شیمیایی، کارخانه‌های داروسازی و واحدهای تصفیه آب و فاضلاب صنعتی نیز از دیگر مصرف‌کنندگان اصلی بال چک ولوهای تفلونی Flowserve هستند.

استفاده از این نوع چک ولو در خطوط حساس باعث کاهش ریسک آسیب به پمپ‌ها، مبدل‌های حرارتی و سایر تجهیزات گران‌قیمت می‌شود و از توقف‌های ناخواسته خط تولید جلوگیری می‌کند.

مزایای بال چک ولو تفلونی Flowserve

بال چک ولو FLOWSERVE دارای مزایای متعددی است که آن را به گزینه‌ای مناسب برای شرایط کاری سخت تبدیل می‌کند. یکی از مهم‌ترین مزایای این شیر، طول عمر بالا به دلیل استفاده از لاینینگ مقاوم در برابر خوردگی است. این ویژگی باعث می‌شود هزینه‌های تعمیر و تعویض قطعات به‌طور قابل توجهی کاهش یابد.

از دیگر مزایای این نوع چک ولو می‌توان به نشتی بسیار کم اشاره کرد. تست نشتی این شیرها مطابق با استاندارد DIN EN 12266-1 انجام می‌شود که نشان‌دهنده دقت بالای آب‌بندی و کیفیت ساخت آن‌هاست. عملکرد کاملاً خودکار، عدم نیاز به اپراتور، نگهداری آسان و ساختار ساده از دیگر ویژگی‌های مثبت بال چک ولو ARV2 محسوب می‌شوند.

نکات مهم در انتخاب بال چک ولو تفلونی

برای انتخاب مناسب‌ترین بال چک ولو FLOWSERVE، باید به چند عامل کلیدی توجه شود. فشار کاری خط، دمای سیال، نوع ماده شیمیایی و سایز لوله از مهم‌ترین پارامترهایی هستند که مستقیماً بر عملکرد شیر تأثیر می‌گذارند. انتخاب نادرست چک ولو می‌تواند باعث کاهش عمر مفید سیستم و افزایش هزینه‌های عملیاتی شود.

همچنین بررسی جدول مشخصات فنی شامل طول پشت تا پشت (Face to Face)، وزن شیر و سایز اسمی، پیش از خرید توصیه می‌شود. سایر مشخصات بال چک ولو ARV2 از قبیل وزن و ابعاد، در جدول مربوطه قابل مشاهده است.

جمع‌بندی

بال چک ولو FLOWSERVE به‌ویژه مدل تفلونی ARV2، یکی از مطمئن‌ترین گزینه‌ها برای استفاده در خطوط شیمیایی و سیالات خورنده به شمار می‌رود. طراحی استاندارد، مقاومت شیمیایی بالا، نشتی کم و طول عمر زیاد، این محصول را به انتخابی اقتصادی و ایمن برای صنایع مختلف تبدیل کرده است. در صورت نیاز به دریافت اطلاعات بیشتر، بررسی موجودی یا انتخاب سایز مناسب، جهت اطلاع از موجودی چک ولوهای مختلف، تماس بگیرید.
