درون بال ولو‌های ضد اسید و درواقع قسمتی که سیال با خورندگی بالا رد می‌شود، لایه‌ای از مواد ضد خورندگی کشیده می‌شود که اصطلاحاً به آن لاینر (liner) گفته و به این مدل از بال ولو‌ها، Lined ball valve اطلاق می‌شود.

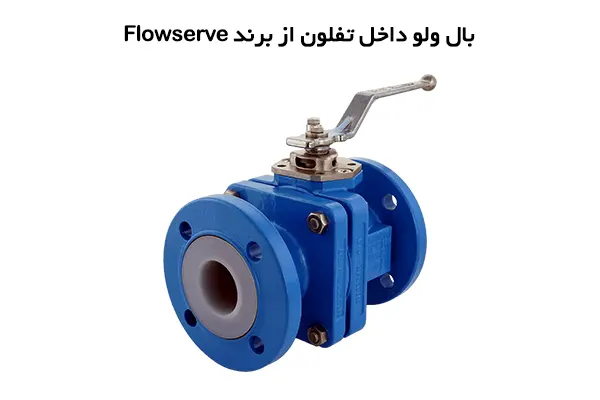

بال ولو داخل PTFE از برند Flowserve

لاینر‌های این مدل از بال ولو‌ها می‌توانند به صورت PP، FEP، PTFE و PFA باشند که مابین آن‌ها PTFE و PFA بیشترین مقاومت در برابر خوردگی را دارند. لاینر PTFE به رنگ سفید و لاینر PFA به رنگ مشکی می‌باشد. خواص و کاربرد هریک از لاینر‌های بالا با دیگری متفاوت می‌باشد، به طور مثال لاینر FEP قابلیت تحمل دمای تا ۱۵۰ درجه سانتیگراد و PTFE و PFA تا ۲۲۰ درجه سانتیگراد را دارند.
بال ولو تفلونی یا PTFE Ball Valve دربسیاری از صنایع ایران پرکاربرد است که از جمله آن‌ها می‌توان به صنایع تولید اسید سولفوریک، اسید فسفریک، اسید نیتریک، اسید هیدروکلریک، صنایع تولید کلر، آب ژاوال، بنزن و غیره اشاره کرد. جنس بدنه بال ولو‌های داخل PTFE می‌تواند به جز چدن، از استنلس استیل نیز باشد.
این نوع از شیرآلات داخل تفلون، می‌توانند به صورت دستی، گیربکسی، پنوماتیک و موتور دار باشند.

بال ولو پنوماتیک داخل تفلون ضد اسید از برند XOMOX

در زمینه Lined Ball valves برند‌های مختلفی وجود دارد که از معروف‌ترین‌های آن‌ها می‌توان به شیرآلات توپی یا بال ولو Flowserve، DURCO، XOMOX، TUFLIN، RICHTER، SWISS FLUID اشاره کرد. برند‌های ذکر شده به علت عمر بالا، کیفیت و ضخامت لاینر درون بال ولو، مقاومت بالا در برابر سیال خورنده و… از بزرگترین و مطرح‌ترین سازندگان شیرآلات ضد اسید می‌باشند. در شیر توپی اسید برند XOMOX و شیر تفلونی برند RICHTER از این بال ولوها استفاده شده است.

تیپ‌های مختلف بال ولو‌های داخل لاینردار

همانطور که مشخص هست، این بال ولو‌ها می‌توانند ابعاد Face To Face متفاوتی داشته باشند که ناشی از استاندارد‌های مختلف به کار برده شده در طراحی آن‌ها است که از جمله آن‌ها می‌توان به DIN EN ۵۵۸، ISO ۵۷۵۲ و DIN EN ۱۰۹۲-۲ اشاره کرد.

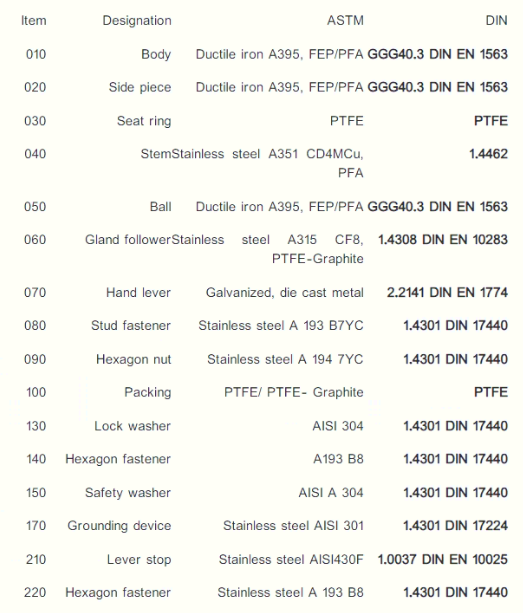

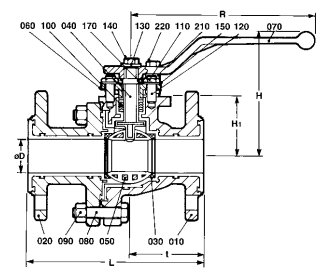

در ادامه مشخصات بال ولو PTFE از برند FLOWSERVE را مورد بررسی قرار می‌دهیم.

مزایای استفاده از بال ولو تفلونی

استفاده از شیر توپی تفلونی مزایای متعددی دارد که آن را نسبت به سایر شیرآلات صنعتی متمایز می‌کند. مهم‌ترین مزایای بال ولو داخل PTFE عبارت‌اند از:

• مقاومت بسیار بالا در برابر خوردگی شیمیایی
• عمر مفید طولانی حتی در شرایط کاری سخت
• آب‌بندی کامل و بدون نشتی
• قابلیت استفاده در دماهای بالا
• نیاز کم به تعمیر و نگهداری

به دلیل این مزایا، بال ولو ضد اسید PTFE در صنایع شیمیایی یکی از پرکاربردترین تجهیزات کنترلی محسوب می‌شود.

انواع عملگر در بال ولو‌های لاینردار

بال ولو‌های داخل تفلون می‌توانند به روش‌های مختلفی کنترل شوند. انتخاب نوع عملگر بستگی به شرایط کاری، میزان دقت و اتوماسیون سیستم دارد. انواع عملگرهای رایج عبارت‌اند از:

• بال ولو دستی داخل تفلون
• بال ولو گیربکسی ضد اسید
• بال ولو پنوماتیک تفلونی
• بال ولو برقی داخل PTFE

بال ولو پنوماتیک داخل تفلون به دلیل سرعت عملکرد بالا و ایمنی مناسب، در صنایع بزرگ بسیار پرکاربرد است.

تفاوت بال ولو PTFE و PFA

یکی از سوالات رایج در خرید بال ولو داخل تفلون، تفاوت بین لاینر PTFE و PFA است. هر دو متریال مقاومت شیمیایی بالایی دارند اما تفاوت‌هایی نیز بین آن‌ها وجود دارد:

• PTFE مقاومت شیمیایی عالی و قیمت مناسب‌تری دارد
• در PFA تحمل دما بالاتر و استحکام مکانیکی بیشتر است
• لاینر PFA برای سیالات بسیار خورنده و شرایط خاص مناسب‌تر می‌باشد.

انتخاب بین این دو بستگی به نوع سیال، دما و فشار کاری سیستم دارد.

نکات مهم در انتخاب بال ولو داخل تفلون

برای انتخاب بهترین بال ولو تفلونی ضد اسید باید به چند نکته کلیدی توجه شود:

• نوع سیال و میزان خورندگی
• دمای کاری و فشار سیستم

جمع‌بندی

بال ولو داخل تفلون یا PTFE Ball Valve یکی از مهم‌ترین و پرکاربردترین شیرآلات صنعتی در صنایع شیمیایی و خورنده محسوب می‌شود. استفاده از لاینرهای مقاوم مانند PTFE و PFA باعث افزایش طول عمر، کاهش خوردگی و بهبود عملکرد این نوع شیر شده است. برندهایی مانند Flowserve، XOMOX و RICHTER با تولید بال ولو‌های لاینردار باکیفیت، نقش مهمی در توسعه سیستم‌های صنعتی ایفا می‌کنند.

انتخاب صحیح بال ولو ضد اسید تفلونی می‌تواند تأثیر مستقیمی بر ایمنی، راندمان و هزینه‌های عملیاتی خطوط انتقال داشته باشد.
