بال چک ولو تفلونی (PFA lined Ball check valve) از برند RICHTER به منظور جلوگیری از بازگشت جریال سیال ها در خطوط شیمیایی استفاده می شود. در خطوط پایپینگی که شیرآلات استنلس استیل دچار پدیده خوردگی می شوند، استفاده از چک ولو ضد اسید PFA از برند RICHTER از نظر شرایط عملکردی و شرایط اقتصادی مناسب ترین گزینه می باشد. سطح داخلی چک ولو ضد اسید توسط لایه خالصی از PFA و یا PTFE لاینینگ شده است به طوری که تمام سطحی از چک ولو که سیال با آن در تماس است (Wetted parts) با روکش PFA پوشیده شده است.

چک ولو ضد اسید برند RICHTER

بال چک ولو RICHTER بر اساس استانداردهای DIN و ANSI طراحی شده و در فشار های کاری PN10/16 و همچنین کلاس کاری 150 ساخته می شود.
بدنه بال چک ولو تفلونی RICHTER از متریال EN-JS 1049 ساخته می شود. ابعاد face to face برای چک ولوهای PN بر اساس DIN EN 588-1 و برای شیرهای کلاس 150 بر اساس ASME B16.5 طراحی شده است. همچنین سوراخکاری فلنج چک ولوهای PN 10/16 بر اساس استاندارد DIN EN 1092-2 می باشد.

انواع

چک ولوهای ضد اسید از برند RICHTER دارای تایپ های مختلفی می باشند که از جمله آن ها می توان به تایپ CV، CVV، BC، BCV ، RV، GR و… اشاره کرد. تفاوت این تایپ ها در نحوه نصب (افقی یا عمودی)، دارا بودن شیشه دید بر روی بدنه (Sight Glass)، دما و فشار کاری، استاندارد طراحی و سوراخ های فلنج ها (ISO-DIN) و … می باشد.

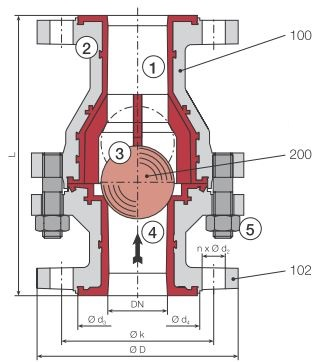

شکل زیر بال چک ولو تفلونی تایپ CV از برند RICHTER را نشان می دهد.

100 و 102: بدنه و فلنج ها که همگی از جنس Ductile Iron و متریال EN-JS 1049 یا همان ASTM A395 می باشند.
200: بال یا مجرابند که از جنس PTFE یا PFA می باشد.



اجزای اصلی چک ولو تفلونی RICHTER

بدنه و فلنج‌ها (100 و 102): از جنس Ductile Iron و متریال EN-JS 1049 یا ASTM A395

بال یا مجرابند (200): ساخته شده از PTFE یا PFA، مقاوم به خوردگی و مواد شیمیایی

لاینر داخلی: کل سطح داخلی شیر که با سیال در تماس است، با PFA پوشیده شده

اتصالات فلنج: مطابق استانداردهای DIN یا ISO برای نصب امن و بدون نشتی

این ساختار باعث می‌شود که چک ولوهای PFA برند RICHTER طول عمر بالا و عملکرد مطمئن در خطوط شیمیایی داشته باشند.

کاربرد چک ولو ضد اسید PFA در صنایع مختلف

چک ولو تفلونی RICHTER به دلیل مقاومت شیمیایی بالا و طراحی استاندارد، در صنایع مختلف کاربرد دارد:

صنایع شیمیایی و پتروشیمی: جلوگیری از بازگشت سیالات خورنده و اسیدی در خطوط انتقال مواد شیمیایی.

صنایع دارویی و غذایی: برای سیالات حساس که نیاز به سطح داخلی کاملاً بهداشتی و مقاوم دارند.

خطوط بخار و گاز خورنده: جلوگیری از برگشت جریان و آسیب به تجهیزات صنعتی.

تصفیه خانه‌ها و خطوط آب صنعتی: جلوگیری از بازگشت آب و سیالات صنعتی.

مزایای استفاده از چک ولو ضد اسید PFA

جلوگیری از بازگشت جریان سیال: عملکرد دقیق بال، از برگشت سیال و آسیب به تجهیزات جلوگیری می‌کند

مقاومت شیمیایی بالا: لاینینگ PFA/PTFE در برابر اسیدها، بازها و گازهای خورنده مقاوم است

طول عمر و دوام بالا: طراحی مطابق استانداردهای بین‌المللی عمر مفید شیر را افزایش می‌دهد

نصب آسان و نگهداری کم:فلنج‌ها و ابعاد استاندارد، نصب سریع و نگهداری کم را تضمین می‌کنند

صرفه اقتصادی: در مقایسه با شیرآلات استنلس استیل، مقاومت بالاتر و هزینه نگهداری کمتر

انتخاب مناسب بال چک ولو تفلونی

برای انتخاب چک ولو PFA مناسب، باید به نکات زیر توجه کرد:

نوع سیال و خورندگی آن: انتخاب مدل با لاینینگ PFA یا PTFE برای سیالات خورنده

دمای کاری: اطمینان از محدوده تحمل دما برای عملکرد بهینه

فشار کاری: هماهنگ با فشار خطوط صنعتی

استاندارد طراحی و تاییدیه‌ها: مطابق استاندارد DIN، ANSI و ISO

نیاز به نصب و نگهداری: انتخاب تایپ مناسب برای سهولت نصب و طول عمر بالا

جمع‌بندی

چک ولو ضد اسید RICHTER (PFA Lined Ball Check Valve) به دلیل لاینینگ مقاوم به خوردگی، طراحی استاندارد، قابلیت کار در فشارهای PN10/16 و کلاس 150، گزینه‌ای ایده‌آل برای صنایع شیمیایی، پتروشیمی و خطوط خورنده است. انتخاب صحیح تایپ و مدل، نصب استاندارد و رعایت شرایط دما و فشار، عملکرد بهینه و طول عمر طولانی این چک ولو را تضمین می‌کند.

برای اطلاع از موجودی و دریافت مشاوره تخصصی جهت انتخاب چک ولو تفلونی ضد اسید RICHTER، تماس با کارشناسان فروش توصیه می‌شود.
